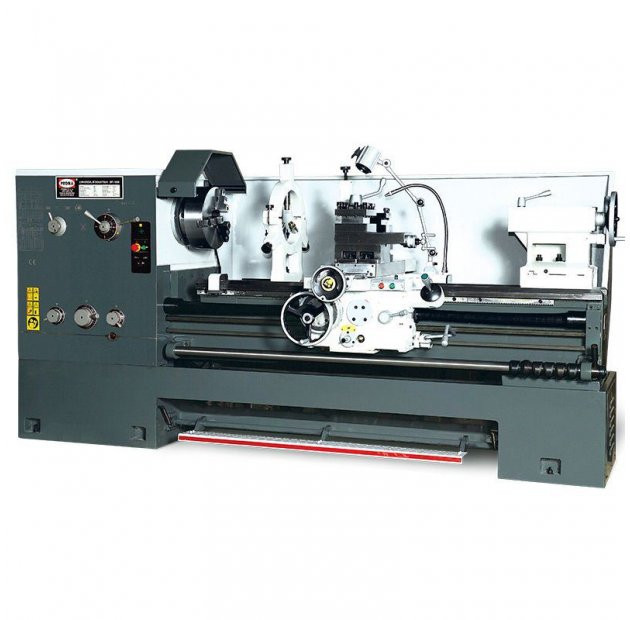

Strung universal SPI-1500 cu afisaj de cote
Descriere
Capacitatea mare de incarcare a arborelui principal, trecerea axului de 105 mm, ghidajele longitudinale cu latime sporita, precizia la prelucrare si posibilitatile de urmarire a executiei prin dotarea cu afisaj de cote, fac din seria SPI un candidat ideal pentru productia de serie si unicate.
+capacitate mare de incarcare a arborelui principal
+lantul cinematic: motor-cutie de viteze-ax principal, robust si precis
+constructie rigida din fonta de inalta calitate, cu structura nervurata
Lagaruire arbore principal
Rulment cu role cilindrice pe doua randuri si alezaj conic NN 30 K
- Capacitatea de incarcare dinamica mare
- Clasa de precizie ridicata
Rulemnt radial-axial cu bile, cu dublu effect seria 2344 (00), montat la diametrul mic al conului
- Asigura turatii mari pentru arborii masinilor-unelte
- Preiau eforturi mari raidale si axiale in procesul de aschiere
Combinarea celor doi rulemnti speciali, impreuna cu cele doua piulite la capete, formeaza un pachet reglabil, cu posibilitati de preluare a jocurilor si a eforturilor radial-axiale in timpul aschierii.
Rulment de sprijin la mijlocul arborelui principal. Este un rulment radial cu doua randuri de role NNK 30 K, reglabil axial printr-o piulita.
Rulment din coada arborelui principal este un rulment radial cu bile pe un rand cu rol de sprijin
Distanta intre varfuri 1500 mm
Dimensiuni masina 3000 x 1100 x 1450 mm
Greutate 3950 kg
Diametrul max. peste ghidaje batiu 660 mm
Diametrul max. fara batiul demontabil 870 mm
Diametrul max. peste sania transversala 420 mm
Lungime de prelucrare in locas punte 240 mm
Alezajul arborelui principal 105 mm
Conul axului Mk VII
Conul pinolei MkV
Turatii 36 - 1 600 rot/min
Numar trepte ax principal 12
Filet metric 1 - 14 mm (22 tr.)
Filet toli 28 - 2 TPI (25 tr.)
Filete modul 0,5 - 7 (18 tr.)
Filete DP 56 - DP (24 tr.)
Gama de avansuri longitudinale 0,063 - 2,52 mm (65 tr.)
Gama de avansuri transversale 0,027 - 1,07 mm (65 tr.)
Avans rapid longitudinal 4,5 mm/min
Avans rapid transversal 1,9 m/min
Dimensiuni max. cutit 25 x 25 mm
Cursa sanie portcutit 145 mm
Cursa sanie transversala 310 mm
Cursa pinola 150 mm
Diametrul pinolei papusii mobile 75 mm
Putere motor electric 7,5 kW
Tensiune 400V, 50H
Latime peste ghidaje batiu 405mm
• Lineta fixa Ø100-Ø240mm
• Lineta mobila Ø20-Ø100mm
Tolerante si precizie
Paralelism axa arbore principal fata de deplasarea longitudinala a sanie
- in plan vertical 0,02/300 mm
- in plan orizontal 0,015/300 mm
Paralelism axa pinola papusa fata de deplasarea longitudinala a saniei
- in plan vertical 0,015/100 mm
- in plan orizontal 0,01/100 mm
Bataie ax principal 0,01 mm
Bataie con pe dorn
- langa ax 0,01 mm
- pe dorn la distanta L 0,02/300 mm
Diferenta inaltime ax arbore principal si papusa 0,04 mm
Precizia sectiunii circulare prelucrate
- circulara 0,01 mm
- cilindrica 0,03/300 mm
Precizia de prelucrare in planul frontal (concavitate) 0,02 mm diam. 300 mm
Specificatii tehnice:
| Greutate | 3950 kg |
| Cursa pinola | 150 mm |
| Tensiune | 400 V |
| Turatii ax | 36-1600 rot/min |
| Putere | 7,5 kw |
ACCESORII STANDARD
- • Afisaj digital de cote
- • Universal cu 3 bacuri, Ø 325 mm
- • Universal excentirc cu 4 bacuri, Ø400 (falci cu reglare independenta) + flansa
- • Lineta fixa
- • Lineta mobila
- • Varf rotativ Mk V
- • Varf fix Mk V
- • Bucse reductie Mk VII/V
- • Indicator filet
- • Lampa de lucru
- • Sistem de franare
- • Limitator multiplu electric
- • Limitator mecanic
- • Suruburi de reglare
- • Set scule
