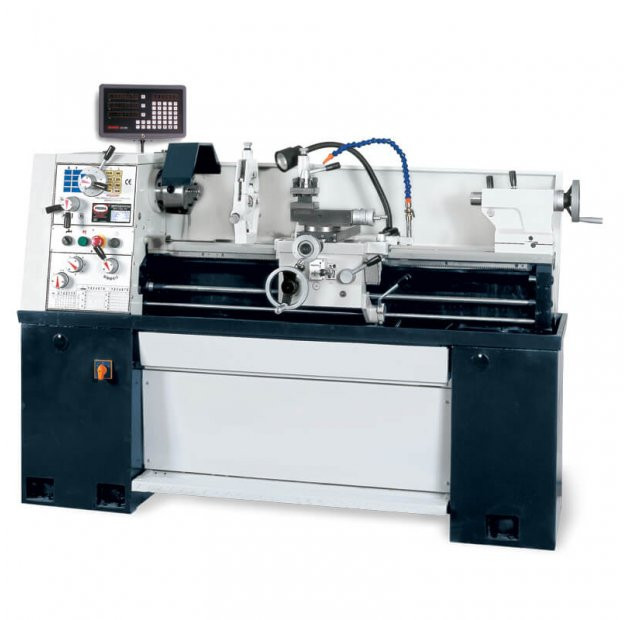

Strung universal SPE-1000PV cu afisaj de cote

Descriere

Robuste si versatile, modelul de strung SPE-1000PV ofera, pentru clasa sa, un spectru larg de aplicabilitate, fiind ideal atat pentru ateliere de intretinere, reparatii si serie mica +Ideale pentru serie mica, ateliere de intretinere si reparatii

+Permit prelucrarea materialelor feroase, neferoase si plastic

+Comenzile sunt usor de asmiliat si utilizat pentru operatiunile de zi cu zi

+Dotarea standard cu lineta fixa si mobila permite prelucrare pieselor cu lungimi mari

Diametrul max. peste ghidaje batiu 356 mm

Distanta intre varfuri 1000 mm

Alezaj arbore principal 38 mm

Diametrul max. fara batiul demontabil 506 mm

Diametrul max. peste sania transversala 220 mm

Conul axului Mk V

Conul pinolei Mk III

Cursa pinola 80 mm

Turatii ax principal 45 ÷ 1 800 rot/min.

Numar trepte ax principal 16

Filet metric 0,45-10 mm (27 tr)

Filet inch 4 ÷ 56 Tpi (34 tr.)

Gama de avansuri longitudinale 0,043 ÷ 0,653 mm/rot (42 tr.)

Gama de avansuri transversale 0,015 ÷ 0,220 mm/rot (42 tr.)

Dimensiuni max. cutit 16x16 mm

Putere motor electric 2,4 kW (motor cu 2 viteze)

Tensiune 400V, 50Hz

Dimensiuni (L x l x h) 1920 x 740 x 1194 mm

Greutate 830 kg

Tolerante si precizie

Paralelism axa arbore principal fata de deplasarea longitudinala a saniei in plan vertical 0,02/300 mm, in plan orizontal 0,015/300 mm

Paralelism axa pinola papusa fata de deplasarea

longitudinala a sanie in plan vertical 0,02/100 mm ,

in plan orizontal 0,015/100 mm

Bataie ax principal 0,015 mm

Bataie con pe dorn langa ax 0,01 mm , pe dorn la distanta L 0,03/300 mm

Diferenta inaltime ax arbore principal si papusa 0,04/300 mm

Precizia sectiuni circulare prelucrate

circulara 0,01 mm ,

cilindrica 0,02/200 mm Precizia de prelucrare

plan frontal 0,02 mm,

concavitate 200 mm
