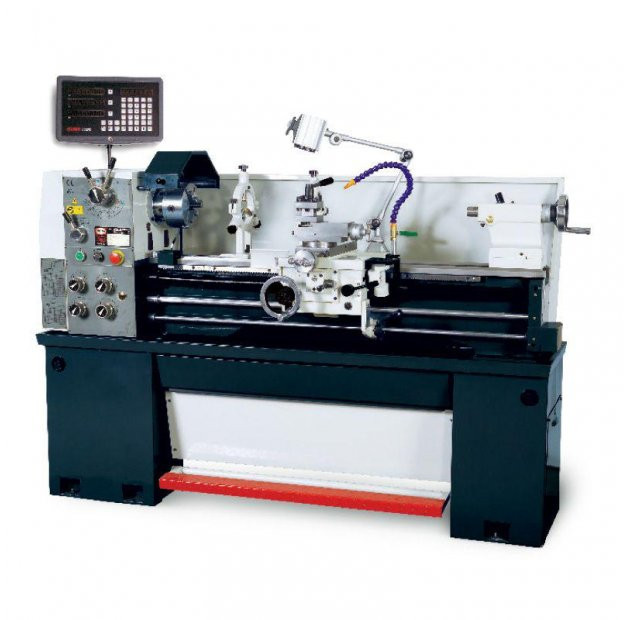

Strung universal SPD-1000P cu afisaj de cote

Descriere

Robuste si versatile, modelul de strung SPD-1000P ofera, pentru clasa sa, un spectru larg de aplicabilitate, fiind ideal atat pentru ateliere de intretinere, reparatii si serie mica +Ideale pentru serie mica, ateliere de intretinere si reparatii

+Permit prelucrarea materialelor feroase, neferoase si plastic

+Comenzile sunt usor de asmiliat si utilizat pentru operatiunile de zi cu zi

+Dotarea standard cu lineta fixa si mobila permite prelucrare pieselor cu lungimi mari

Diametrul max. peste ghidaje batiu 358 mm

Distanta intre varfuri 1000 mm

Alezaj arbore principal 38 mm

Diametrul max. fara batiul demontabil 502 mm

Diametrul max. peste sania transversala 223 mm

Conul axului Mk V

Conul pinolei Mk III

Cursa pinola 80 mm

Turatii ax principal 70-2000 rot/min

Numar trepte ax principal 8

Filet metric 0,45-10 mm (27 tr.)

Filet inch 4 ÷ 56 Tpi (34 tr.)

Filet DP 5,125 ÷ 80 DP (14 tr.)

Gama de avansuri longitudinale 0,052 ÷ 1,392 mm/rot (20 tr.)

Gama de avansuri transversale 0,014 ÷ 0,38 mm/rot (22 tr.)

Dimensiuni max. cutit 16x16 mm

Putere motor electric 1,5 kW

Tensiune 400V, 50Hz

Dimensiuni (L x l x h) 1815 × 590 × 1190 mm

Greutate 620 kg

Tolerante si precizie

Paralelism axa arbore principal fata de deplasarea longitudinala a saniei in plan vertical 0,015/100 mm, in plan orizontal 0,015/100 mm

Paralelism axa pinola papusa fata de deplasarea longitudinala a sanie in plan vertical 0,015/100 mm, in plan orizontal 0,015/100 mm

Bataie ax principal 0,009 mm

Bataie con pe dorn langa ax 0,012 mm , pe dorn la distanta L 0,015/200 mm

Diferenta inaltime ax arbore principal si papusa 0,06 mm

Precizia sectiuni circulare prelucrate circulara 0,01 mm, cilindrica 0,02/150 mm

Precizia de prelucrare plan frontal 0,025 mm, concavitate 150 mm

Specificatii tehnice:

Greutate	620 kg
Putere	1,5 kw
Tensiune	400 V
Turatii ax	70-2000 rot/min
