Descriere

Generator curent diesel residential insonorizat DEWERK ESE 35 DWR 35 kVA

Generator insonorizat automat  Dotat cu : motor + alternator+ radiator + sasiu + preincalzitor + modul de comanda + esapament cu attenuator zgomot +
Incarcator baterie + rezervor combustibil pt. 8 ore autonomie + disjunctor protectie 3P + carcasa insonorizare + tablou de transfer AAR.

Date tehnice

 Stare de asteptare(prime) 35 kVA / 28 kW

Amorsat (stand-by) 32 kVA/ 25 kW

Turatie (rpm) 1500

Tensiune standard (V) 400 / 230

Factor putere (cos phi) 0,8

Amperaj (Amp) 46

Motor DEWERK Model DW 27TA

Putere neta nominala (kw) 33 Cilindree (l) 3.76

Nr. cilindri & dispunere 4 in linie

Sistem racire Cu apa  Sistem spiratie Naturala

Turatie 1500

Diametru interior & cursa (mm) 102 x 115

Factor compresie 17:01  Tip regulator Mecanic

Consum combustibil la sarcina 100% (l / h) in regim prime 6,9

Capacitate totala ulei (l) 12

Capacitate totala agent racire (l) 14

Alternator Model AFA 35 Tensiune iesire (V) 230 - 400  Frecventa (Hz) 50  Clasa izolatie H

Clasa protectie alternator IP21

Reglare automata a tensiunii Fara perii  Cu autoexcitatie  Cu un singur rulment

  Dimensiuni (lungime x latime x inaltime) (mm) 2.100 x 950 x 1.250

Greutate uscat (kg) 1.016

Capacitate rezervor combustibil (litri) 104

DOTARI STANDARD

♦Motor Diesel

♦Panou control & comanda cu masuratori & dispozitive de control, metalic, grad protectie IP 54

♦Incarcator static pt. acumulator

♦Alternator dinamic incarcare acumulatori .

♦Incalzitor termostatat comandat pt. lichidul de racire

♦Acumulator pornire supradimensionat

♦Buton oprire urgenta

♦Sasiu cu rezervor combustibil dimensionat pt. 8 ore autonomie

♦Amortizoare antivibratii

♦Dispozitiv masurare nivel combustibil

♦Trasee electrice protejate cu tubulatura & presetupa

♦Toba esapament rezidentiala

ALTERNATOR

♦ Alternator ( generator) sincron, autoexcitat, 4 poli, fara perii, supradimensionat.

♦ Clasa protectie H

♦ Grad protectie IP21

♦ Sistem excitatie dotat cu AVR (Automatic Voltage Regulator), ce regleaza tensiunea de iesire permanent ± 0,5%

♦Dispozitive

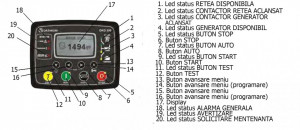

Modul comanda

Incarcator baterie static

Buton oprire de urgenta & sigurante pt. controlul circuitelor

Protectie diferentiala supracurent

♦ Instrumente

Motor: turatie motor; presiune ulei; temperatura agent racire; timp functionare; tensiune baterie; sincronizare configurabila.

Generator: tensiune (L – L, L – N); curent (L1 – L2 – L3); frecventa.

Retea principala: tensiune (L – L, L – N); frecventa; retea principala pregatita; retea principala decuplata; grup electrogen pregatit; grup electrogen decuplat.

♦ Protectie circuite

Avertizari: esec incarcare; sub / supratensiune baterie; esec oprire; sub / supratensiune generator; sub / suprafrecventa generator; sub / supraturatie; nivel scazut ulei; temperatura ridicata agent racire.

Opriri: esec pornire; oprire de urgenta; presiune scazuta ulei; temperatura ridicata agent racire; sub / supraturatie; sub / suprafrecventa generator; sub / supratensiune generator; senzor presiune ulei deschis; senzor temperatura agent racire deschis.

Soc electric: supracurent generator.

CARCASA INSONORIZATA

1.Structura din otel, rezervor combustibil inclus; carcasa este din tabla de otel, galvanizat, vopsit in camp electrostatic

2.Buton oprire de urgenta

3.Panoul de control este montat pe sasiu; localizat in partea dreapta a grupului electrogen

4.Incuietori & balamale rezistente la coroziune

5.Uleiul poate fi evacuat cu ajutorul unei supape si al unui furtun

6.Sistem evacuare in interiorul carcasei

7.Usi de acces mari pt. efectuarea mentenantei cu usurinta

8.Sasiu – rezervor combustibil

9.Puncte de ridicare

10.Materiale atenuare zgomot / insonorizare acustica,circuit dublu incastrat in carcasa.

11.Toba esapament rezidentiala ( atenuare emisii sonore -51 dB, masurate la 7 m)
