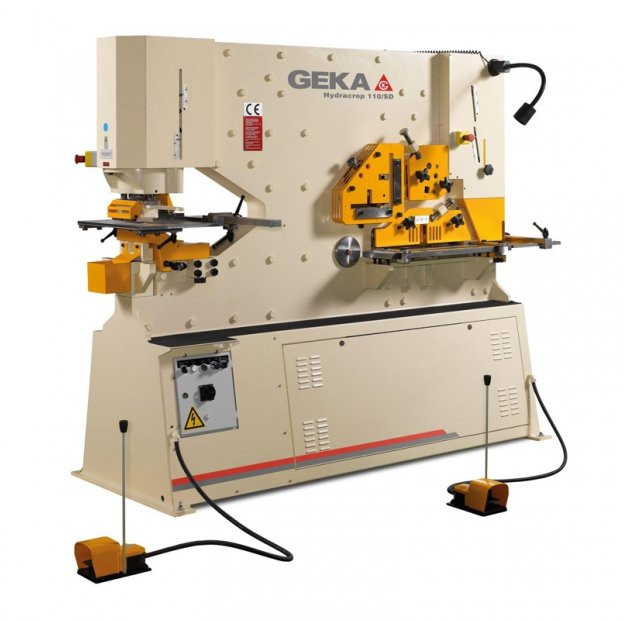

Foarfeca combinata cu doua statii de lucru HYDRACROP-110 S
Descriere
Hydracrop, mașină universală de tip „ironworker” de la firma Geka pentru prelucrarea de înaltă calitate a oțelului și a aluminiului.
Foarfece de ștanțat care efectuează operații de retezare și ștanțare de înaltă calitate pentru structuri metalice și materiale groase din oțel.
Mașină de tip „ironworker” cu doi cilindri hidraulici, cu două stații de lucru care funcționează simultan și cinci stații de lucru.
Stanțare (cu o forță de presare de 240 t)
Crestare
Retezare platbandă (cu o forță de presare de 300t)
Retezare profile L din otel la 90º
Tăiere bare rotunde și pătrate
Hyd 220 poate fi folosită pentru ștanțarea și retezarea plăcilor de bază ale construcțiilor metalice
2 VERSIUNI PENTRU FIECARE MODEL: S, SD
VERSIUNEA "S"
Mașini acționate cu ajutorul a doi cilindri.
5 stații de lucru, dotate cu scule pentru retezarea profilelor L, a barelor rotunde și pătrate, pentru crestare și ștanțare ortogonală
Schimbare rapida a poansonului.
Masa de retezat platbandă are ghidaje ajustabile
2 stații de lucru care funcționează simultan
O viteză mai mare furnizată de o unitate hidraulică puternică.
Echipament special pentru poziționarea de apropiere cu presiune redusă și viteză mică.
Masă de ștanțare precisă cu opriri pentru măsurare pe axele X & Y.
Masă de crestare precisă cu opriri pentru măsurare pe axele X & Y.
Un set pregătit pentru producție ce conține:
Oprire „touch & cut” lungime un metru cu ajustare fină.
O lampă pentru o observare mai bună a zonelor unde are loc tăierea.
10 seturi de poansoane și matrițe rotunde.
Specificatii tehnice:
FOARFECE PENTRU PROFILE | |
| Platbandă cu deformații ușoare | 600x15 mm |
| Lungimea cutitului | 605 mm |
| Bară pătrată | - mm |
| Înălțimea de lucru | 960 mm |
| | |
| Puterea de retezare | 1800 kN |
| Retezare L la 90º fără deformare | 152x152x13 mm |
| L la 45º | 70x70x7 mm |
CU UN CUTIT SPECIAL | |
| L la 90º (retezare cu deformare ușoară) | 160x160x16 mm |
FOARFECEI PENTRU BARE MASIVE | |
| Bară rotundă ø | 50 mm |
| Bară pătrată | 50 mm |
CU CUTITE SPECIALE | |
| Profile UPN | 160 mm |
| Profile IPN | 160 mm |
| CRESTARE | |
| Grosimea tablei | 13 mm |
| Profil în L | 100 mm |
| Adâncime | 90 mm |
| Lățime | 52 mm |
ȘTANȚARE | |
| Forta de presare | 1100 kN |
| Capabilitate maximă cu schimbare rapidă | ø 40x20 mm |
| și matriță cu port-matriță gât de lebădă | ø 28x28 mm |
| Adâncime gat | 300 mm |
| Cursă | 80 mm |
| Înălțimea de lucru | 1165 mm |
SPECIFICAȚII GENERALE | |
| Curse duble stanțare pe minut (pe baza unei curse de 20 mm) | 28 |
| Motor: | 9 kW |
| Greutate neta aprox. cu set producție | 2750 Kg |
| Greutate | 3162 Kg |
| Dimensiuni ambalaj | 2,13x1,20x2,20 m |
| Volum cu ambalaj pentru transport maritime | 5,62 m3 |
