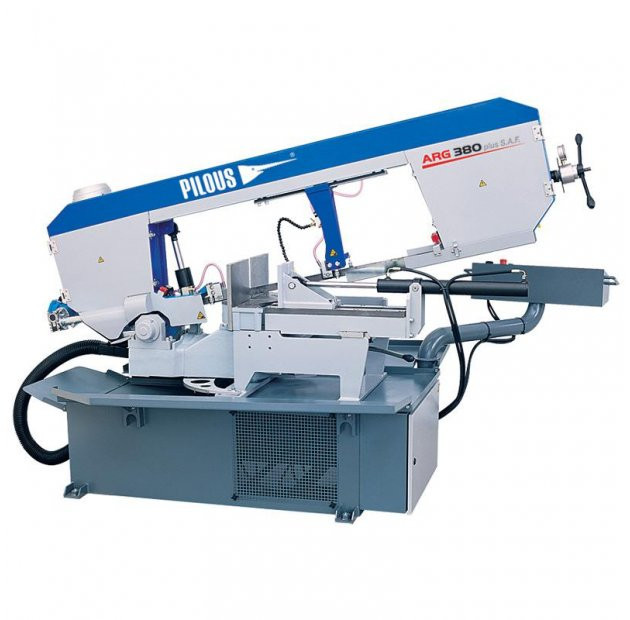

Fierastrau semiautomat cu banda pentru metale 380 mm ARG 380 plus S.A.F.
Descriere
Concepția modernă a cadrului masiv a mașinii permite debitarea industrială a materialelor pline, a profilelor și țevilor cu secțiuni mari și de asemenea debitarea unghiulară. Din acest motiv mașina este capabilă să debiteze în unghi în intervalul de 60° spre dreapta și 60° spre stânga. Mașina de debitat robust este în general potrivită pentru toate liniile de producție. Mașina este echipată cu o pânză ferăstrău cu secțiunea de 34 x 1,1 mm care asigură o debitare precisă și în cazul pieselor cu secțiuni transversale mari. Aceste pânze sunt fabricate în multe variante și permit utilizarea mașinii pentru debitarea unei game largi de profile și bare pline, inclusiv din inox sau oțeluri pentru scule. Mașina este echipată cu unitate hidraulică industrială de înaltă performanță. Prin apăsarea unui singur buton se porneşte ciclul de lucru complet: prinderea materialului, pornirea panglicii ferăstrău, pornirea răcirii, executarea tăierii, oprirea pânzei și a răcirii, readucerea cadrului ferăstrău în poziţia de start, deschiderea menghinei. Toate aceste funcții completate cu avansul pânzei controlat hidraulic cresc în mod semnificativ eficiența de debitare, în special în cazul producției de serie mare și debitarea materialelor pline și de înaltă calitate. Când comutați mașina în modul manual toate aceste funcţii pot fi comandate separat. Unitatea hidraulică vă permite să setați presiunea de strângere necesară a menghinei. Avansul materialului este cu acţionare manuală. Eficiența maximă de debitare este menținută acum datorită posibilității de stabilire a vitezei optime de rulare a benzii ferăstrău cu ajutorul unui variator de frecvență în intervalul cuprins între 15 și 90 m/min, fapt ce contribuie în mod semnificativ la reducerea timpilor de debitare, mărirea preciziei de debitare și a duratei de viață a pânzei. Suportul ergonomic al mașinii este echipat în execuția de bază cu un container de așchii detașabil, iar la solicitarea clientului se poate dota suplimentar cu un transportor de șpan.
Pentru atingerea rigidității maxime a întregului sistem și a preciziei de debitare, cadrul de debitare a mașinii este fixat masiv din ambele părți la o masă rotativă robustă și echipată cu rulmenți cu role conice pretensionate.
Sistemul este montat pe rulmenți cu role conice, pentru a facilita rotirea cât mai ușoară a cadrului în cazul debitărilor unghiulare.
Masa se rotește împreună cu cadrul de debitare și astfel pânza nu va tăia în suprafața de încărcare a menghinei.
Reglarea și blocare simplă a unghiului de tăiere dorit pe scala de unghi sau ca accesoriu suplimentar mașina se poate dota cu un sistem de măsurare şi afişare pe display a unghiurilor de debitare
Conceptul modern al cadrului permite debitarea dreaptă și în unghi a unei game largi de materiale.
Sistemul masiv al cadrului rotativ cu suprafețe mari de încărcare asigură stabilitate excepțională mașinii chiar și atunci când se debitează piese grele
Menghina masivă cu strângere rapidă asigură o ușoară și fiabilă prindere a materialului.
Roțile de antrenare și tensionare mari și ghidarea pânzei din trei părți cu ajutorul plăcuțelor de ghidare din metal dur asigură mașinii înaltă precizie de debitare și o durată de viață lungă.
Supradimensionarea rulmenților roții de rulare, sistemul roții de tensionare și toate părțile rotative asigură mașinii o durată de viață lungă
Antrenarea profesională care funcționează fără zgomot și nu necesită întreținere este asigurată de un motor electric și un reductor cu melc.
Selectarea vitezei pânzei continuu fără trepte între 15-90 m/min
Mașina este dotată cu un sistem de răcire complet cu o pompă de înaltă performanță și posibilitatea de reglare a debitului de pe ambele cuburi de ghidare a pânzei. Rezervorul pentru lichidul de răcire este amplasat în suportul mașinii.
Mașina verifică tensionarea corectă sau ruperea pânzei ferăstrău. În cazul în care pânza ferăstrău se rupe mașina se oprește automat.
Control ușor prin comenzi amplasate ergonomic (electrice și hidraulice) pe un panou rotativ
Specificatii tehnice:
| Dimensiuni banda | 4950 x 34 x 1,1 mm |
| Inaltimea de lucru | 860 mm |
| Viteza panzei | 20-90 m/min. |
| Rezervor lichid racire | cca 30 l |
| Ulei hidraulic | cca 25 l (ISO 6743/4-HM, DIN 51 524 part 2-HLP) |
| Putere motor electric | 400 V, 50 Hz, 3 kW |
| Putere sistem de racire | 400 V, 50 Hz, 0,12 kW |
| Putere motor hidraulic | 400 V, 50 Hz, 0,55 kW |
| Greutate utilaj | 1025 kg |
| Dimeniuni utilaj min/max | 1350 x 2650 x 1400 mm / 2200 x 2700 x 2350 mm |
