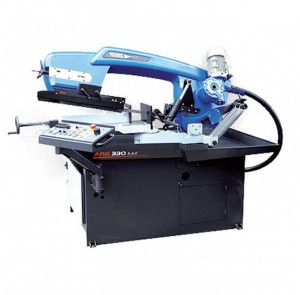

Fierastrau semiautomat cu banda pentru metale 330 mm ARG 330 S.A.F.

Descriere

Un concept complet nou, revoluționar al cadrului de debitare a mașinii și un design nou, unic. Cadrul turnat are goluri la interior pe întreaga sa lungime și formează o secțiune închisă. Acest lucru asigură o rigiditate optimă a întregului sistem și acuratețe maximă de debitare.

Mașina de debitat robust este în general potrivită pentru toate liniile de producție. Mașina este echipată cu o pânză ferăstrău cu secțiunea de 34 x 1,1 mm care asigură o debitare precisă și în cazul pieselor cu secțiuni transversale mari. Aceste pânze sunt fabricate în multe variante și permit utilizarea mașinii pentru debitarea unei game largi de profile și bare pline, inclusiv din inox sau oțeluri pentru scule.

Mașina este echipată cu unitate hidraulică industrială de înaltă performanță. Prin apăsarea unui singur buton se porneşte ciclul de lucru complet: prinderea materialului, pornirea panglicii ferăstrău, pornirea răcirii, executarea tăierii, oprirea pânzei și a răcirii, readucerea cadrului ferăstrău în poziţia de start, deschiderea menghinei. Toate aceste funcții completate cu avansul pânzei controlat hidraulic cresc în mod semnificativ eficiența de debitare, în special în cazul producției de serie mare și debitarea materialelor pline și de înaltă calitate.

Când comutați mașina în modul manual toate aceste funcţii pot fi comandate separat.

Unitatea hidraulică vă permite să setați presiunea de strângere necesară a menghinei.

Avansul materialului este cu acţionare manuală.

Eficiența maximă de debitare este menținută acum datorită posibilității de stabilire a vitezei optime de rulare a benzii ferăstrău cu ajutorul unui variator de frecvență în intervalul cuprins între 15 și 90 m/min, fapt ce contribuie în mod semnificativ la reducerea timpilor de debitare, mărirea preciziei de debitare și a duratei de viață a pânzei.

Suportul mărit și sistemul masiv al cadrului rotativ cu suprafețe mari de încărcare asigură o stabilitate excepțională mașinii chiar și atunci când se debitează piese grele. În execuția de bază mașina este echipată cu un container de așchii detașabil, iar la solicitarea clientului se poate dota suplimentar cu un transportor de șpan.

Ajustarea continua a unghiului de debitare în gama 90° – 60° când materialul este bine strâns.

Cadrul foarte robust al mașinii este compusă din piese turnate din fontă cenușie și asigură absorbția vibrațiilor.

Pentru atingerea rigidității maxime a întregului sistem și a preciziei de debitare, cadrul de debitare a mașinii este fixat masiv din ambele părți la o masă rotativă robustă și echipată cu rulmenți cu role conice pretensionate.

Conceptul modern al cadrului permite debitarea dreaptă și în unghi a unei game largi de materiale.

Sistemul masiv al cadrului rotativ cu suprafețe mari de încărcare asigură stabilitate excepțională mașinii chiar și atunci când se debitează piese grele

Reglarea și blocare simplă a unghiului de tăiere dorit pe scala de unghi.

Menghina masivă cu strângere rapidă asigură o ușoară și fiabilă prindere a materialului.

Roțile de antrenare și tensionare mari și ghidarea pânzei din trei părți cu ajutorul plăcuțelor de ghidare din metal dur asigură mașinii înaltă precizie de debitare și o durată de viață lungă.

Supradimensionarea rulmenților roții de rulare, sistemul roții de tensionare și toate părțile rotative asigură mașinii o durată de viață lungă

Antrenarea profesională care funcționează fără zgomot și nu necesită întreținere este asigurată de un motor electric și un reductor cu melc.

Selectarea vitezei pânzei continuu fără trepte între 15-90 m/min

Mașina este dotată cu un sistem de răcire complet cu o pompă de înaltă performanță și posibilitatea de reglare a debitului de pe ambele cuburi de ghidare a pânzei. Rezervorul pentru lichidul de răcire este amplasat în suportul mașinii.

Toate cablurile electrice și de distribuție a lichidului de răcire sunt ascunse în canalul tubular al cadrului și astfel sunt protejați împotriva deteriorării.

Noul concept al cadrului simplifică mult schimbarea pânzei ferăstrău și curățarea interiorului cadrului. Aveți nevoie doar să deschideți apărătorul cu balamale de pe partea posterioară a cadrului și aceasta va rămâne blocată în poziția superioară.

Mașina verifică tensionarea corectă sau ruperea pânzei ferăstrău. În cazul în care pânza ferăstrău se rupe mașina se oprește automat.

Control ușor prin comenzi amplasate ergonomic (electrice și hidraulice) pe un panou rotativ.

Mașina este echipată cu un opritor rabatabil cu o scală de 500 mm. Sistemul rabatabil împiedică înțepenirea piesei de prelucrat în timpul debitării.

Specificatii tehnice:

Dimensiuni banda	3870 x 34 x 1,1 mm
Inaltimea de lucru	940 mm
Viteza panzei	15-90 m/min.
Rezervor lichid racire	cca 30 l
Ulei hidraulic	cca 25 l (ISO 6743/4-HM, DIN 51 524 part 2-HLP)
Putere motor electric	400 V, 50 Hz, 3 kW
Putere sistem de racire	400 V, 50 Hz, 0,12 kW
Putere motor hidraulic	400 V, 50 Hz, 0,55 kW
Greutate utilaj	665 kg
Dimeniuni utilaj min/max	1350 x 2200 x 1750 mm / 2050 x 2600 x 2150 mm
