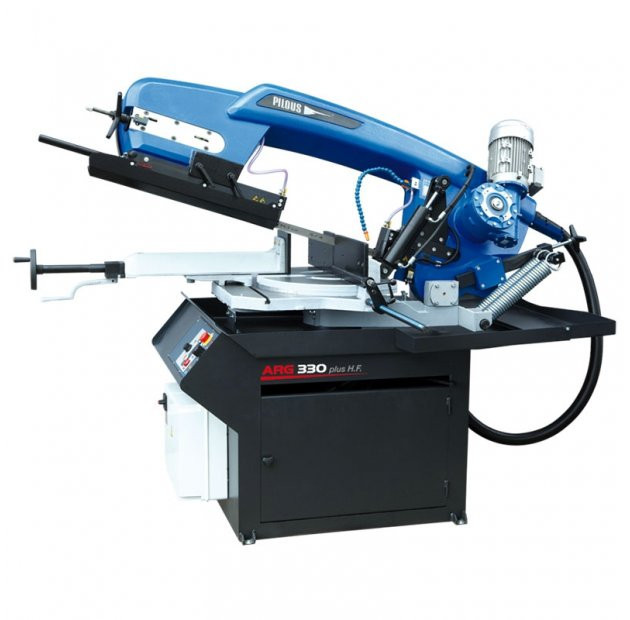

Fierastrau semiautomat cu banda pentru metale 330 mm ARG 330 Plus H.F.
Descriere
Un concept complet nou, revoluționar al cadrului de debitare a mașinii și un design nou, unic. Cadrul turnat are goluri la interior pe întreaga sa lungime și formează o secțiune închisă. Acest lucru asigură o rigiditate optimă a întregului sistem și acuratețe maximă de debitare. Mașina de debitat robust este în general potrivit pentru toate liniile de producție exigente. Mașina este echipată cu o pânză ferăstrău cu secțiunea de 34 x 1,1 mm care asigură o debitare precisă și în cazul pieselor cu secțiuni transversale mari. Aceste pânze sunt fabricate în multe variante și permit utilizarea mașinii pentru debitarea unei game largi de profile și bare pline, inclusiv din inox sau oțeluri pentru scule. Sistemul menghinei asigură o reglare continuă bilaterală a unghiului de tăiere în intervalele de 60° spre dreapta și 45° spre stânga. Mașina este echipată cu o unitate hidraulică simplă, care facilitează ridicarea automată a cadrului de debitare după terminarea operației de debitare. Acest sistem asigură mașinii o funcționare mult mai ușoară, mai ales atunci când se debitează piesele în serie mai mare. Înălțimea de ridicare poate fi ajustată în funcție de dimensiunea materialului care urmează să fie debitat. Avansul de debitare se realizează prin greutatea cadrului cu posibilitatea de reglare continuă a vitezei de avans cu ajutorul unei supape amortizoare. La terminarea debitării rularea pânzei se oprește automat și cadrul se ridică până la înălțimea reglată. Eficiența maximă de debitare este menținută acum datorită posibilității de stabilire a vitezei optime de rulare a benzii ferăstrău cu ajutorul unui variator de frecvență în intervalul cuprins între 15 și 90 m/min, fapt ce contribuie în mod semnificativ la reducerea timpilor de debitare, mărirea preciziei de debitare și a duratei de viață a pânzei. Masa se rotește împreună cu cadrul de debitare și astfel pânza nu va tăia în suprafața de încărcare a menghinei. Suportul ergonomic vă permite să instalați mașina chiar și în spații înguste.
Cadrul foarte robust al mașinii este compusă din piese turnate din fontă cenușie și asigură absorbția vibrațiilor.
Pentru atingerea rigidității maxime a întregului sistem și a preciziei de debitare, cadrul de debitare a mașinii este fixat masiv din ambele părți la o masă rotativă robustă și echipată cu rulmenți cu role conice pretensionate.
Conceptul modern al cadrului permite debitarea dreaptă și în unghi a unei game largi de materiale.
Sistemul masiv al cadrului rotativ cu suprafețe mari de încărcare asigură stabilitate excepțională mașinii chiar și atunci când se debitează piese grele
Reglarea și blocare simplă a unghiului de tăiere dorit pe scala de unghi cu stopuri fixe la 45°, 60° și 90°.
Menghina masivă cu strângere rapidă asigură o ușoară și fiabilă prindere a materialului.
Roțile de antrenare și tensionare mari și ghidarea pânzei din trei părți cu ajutorul plăcuțelor de ghidare din metal dur asigură mașinii înaltă precizie de debitare și o durată de viață lungă.
Supradimensionarea rulmenților roții de rulare, sistemul roții de tensionare și toate părțile rotative asigură mașinii o durată de viață lungă
Antrenarea profesională care funcționează fără zgomot și nu necesită întreținere este asigurată de un motor electric și un reductor cu melc.
Selectarea vitezei pânzei continuu fără trepte între 15-90 m/min
Mașina este dotată cu un sistem de răcire complet cu o pompă de înaltă performanță și posibilitatea de reglare a debitului de pe ambele cuburi de ghidare a pânzei. Rezervorul pentru lichidul de răcire este amplasat în suportul mașinii.
Toate cablurile electrice și de distribuție a lichidului de răcire sunt ascunse în canalul tubular al cadrului și astfel sunt protejați împotriva deteriorării.
Noul concept al cadrului simplifică mult schimbarea pânzei ferăstrău și curățarea interiorului cadrului. Aveți nevoie doar să deschideți apărătorul cu balamale de pe partea posterioară a cadrului și aceasta va rămâne blocată în poziția superioară.
Mașina verifică tensionarea corectă sau ruperea pânzei ferăstrău. În cazul în care pânza ferăstrău se rupe mașina se oprește automat.
Control ușor prin comenzi amplasate ergonomic (electrice și hidraulice) pe suportul mașinii
Mașina este echipată cu un opritor rabatabil cu o scală de 500 mm. Sistemul rabatabil împiedică înțepenirea piesei de prelucrat în timpul debitării.
Specificatii tehnice:
| Motor principal | 400 V / 50 Hz / 3 kW |
| Pompa sistem racire | 400 V / 50 Hz / 0,12 kW |
| Motor unitatea hidraulica | 400 V / 50 Hz / 0,18 kW |
| Dimensiuni banda | 3870 x 34 x 1,1 mm |
| Viteza panzei | 15-90 m/min. |
| Înălțimea de lucru | 925 mm |
| Rezervor unitatea hidraulica | cca 6 l (ISO 6743/4-HM, DIN 51 524 part 2-HLP) |
| Rezervor lichid de racire | cca 30 l |
| Dimensiunile masinii (min.) | 1350 x 2200 x 1750 mm |
| Dimensiunile masinii (max.) | 2050 x 2600 x 2150 mm |
| Greutatea | 845 kg |
