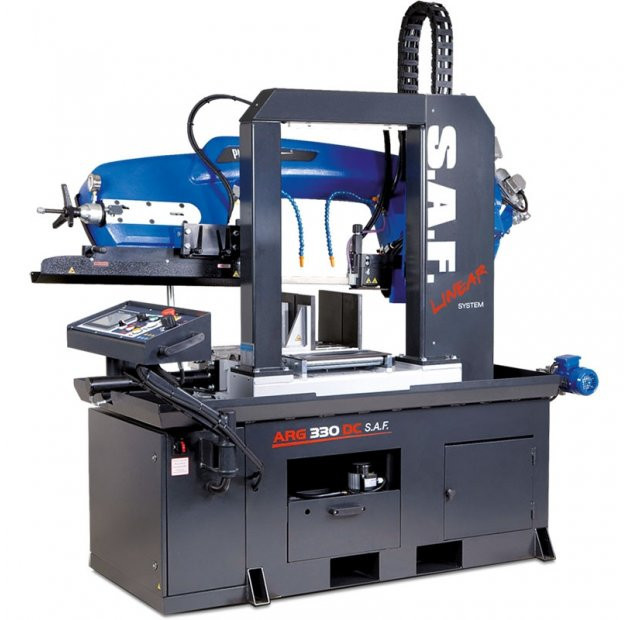

Fierastrau semiautomat cu banda pentru metale 330 mm ARG 330 DC S.A.F.
Descriere
Mașină semiautomată masivă cu două coloane concepută pentru a fi utilizată pentru debitarea industrială a materialelor chiar și în cadrul aplicațiilor dificile de debitare non-stop.

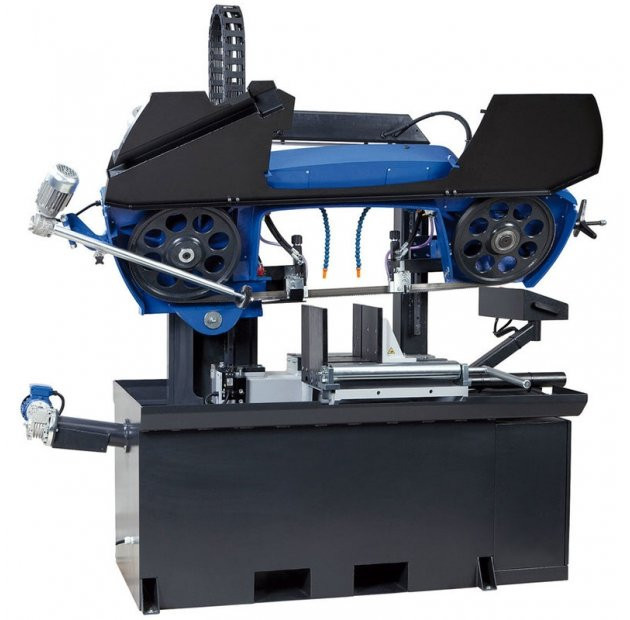

Un concept complet nou, revoluționar al cadrului de debitare a mașinii și un design nou, unic. Cadrul de debitare masiv din fontă cenușie este în întregime unic în categoria mașinilor de debitat cu două coloane. Acest cadru este montat pe un suport masiv cu două coloane pe care se deplasează pe niște ghidaje liniare, asigură rigiditate excelenta întregului sistem și asigură o precizie mare în timpul procesului de debitare industrială a materialelor pline. Mașina este echipată cu o pânză ferăstrău cu secțiunea de 34 x 1,1 mm. Aceste pânze sunt fabricate în multe variante și permit utilizarea mașinii pentru debitarea unei game largi de profile și bare pline, inclusiv din inox sau oțeluri pentru scule.

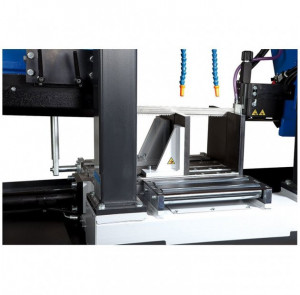

Prinderea optimă a piesei în timpul tăierii este facilitată de o menghină hidraulică cu două fălci care prinde materialul atât înainte cât și după linia de debitare. Prin apăsarea unui singur buton se porneşte ciclul de lucru complet: prinderea materialului, pornirea panglicii ferăstrău, pornirea răcirii, executarea tăierii, oprirea pânzei și a răcirii, readucerea cadrului ferăstrău în poziţia de start reglată, deschiderea menghinei. Toate aceste funcții completate cu avansul pânzei controlat hidraulic cresc în mod semnificativ eficiența de debitare, în special în cazul producției de serie mare și debitarea materialelor pline și de înaltă calitate. Când comutați mașina în modul manual toate aceste funcţii pot fi comandate separat. Avansul materialului este cu acţionare manuală.
Controlul mașinii este ușor și intuitiv și se realizează prin intermediul unui touchscreen de pe panoul de control central rotativ ergonomic. Afișajul indică și înălțimea de ridicare necesară a cadrului de debitare în funcție de secțiunea transversală a materialului care urmează să fie debitat. Mai mult, vă permite să monitorizați numărul pieselor debitate cu setările curente și diagnosticarea mașinii (intrări și ieșiri PLC, istoricul erorilor). În timpul debitării pe ecran se afișează viteza pânzei ferăstrău, încărcarea motorului principal și mesajele de eroare potențiale.
Mașina este echipată cu unitate hidraulică industrială de înaltă performanță care vă permite să setați presiunea necesară de strângere a menghinei. Eficiența maximă de debitare este menținută acum datorită posibilității de stabilire a vitezei optime de rulare a benzii ferăstrău cu ajutorul unui variator de frecvență în intervalul cuprins între 15 și 90 m/min, fapt ce contribuie în mod semnificativ la reducerea timpilor de debitare, mărirea preciziei de debitare și a duratei de viață a pânzei.
Suportul mărit și sistemul masiv al cadrului asigură o stabilitate excepțională mașinii chiar și atunci când se debitează piese grele. În execuția de bază mașina este echipată cu un transportor de șpan montat chiar sub zona de debitare pentru asigurarea îndepărtării optime a șpanului. Versiunea de bază a ansamblului menghinei este de asemenea echipat cu o rolă plasată excentric care permite ridicare manuală ușoară a materialului în zona de încărcare a menghinei și prin urmare asigură o mișcarea lină. Ansamblul este echipat cu un ghidaj înclinat în spatele zonei de debitare pentru facilitarea îndepărtării piesei debitate. Iluminatul local de înaltă calitate a zonei de lucru este realizat printr-o linie de LED-uri puternice.
Pentru a obține o precizie și productivitate maximă mașina este proiectată numai pentru debitări în poziție verticală (la 90°)
Cadrul foarte robust a mașinii se compune din piese turnate din fontă cenușie și asigură absorbția vibrațiilor.
Roțile de antrenare și tensionare mari și ghidarea pânzei din trei părți cu ajutorul plăcuțelor de ghidare din metal dur asigură mașinii înaltă precizie de debitare și o durată de viață lungă.
Supradimensionarea rulmenților roții de rulare, sistemul roții de tensionare și toate părțile rotative asigură mașinii o durată de viață lungă
Antrenarea profesională care funcționează fără zgomot și nu necesită întreținere este asigurată de un motor electric și un reductor cu melc.
Mașina este dotată cu un sistem de răcire complet cu o pompă de înaltă performanță și posibilitatea de reglare a debitului de pe ambele cuburi de ghidare a pânzei. Rezervorul pentru lichidul de răcire este amplasat în suportul mașinii.
Mașina verifică tensionarea corectă sau ruperea pânzei ferăstrău. În cazul în care pânza ferăstrău se rupe mașina se oprește automat.
Specificatii tehnice:
| Motor principal | 400 V / 50 Hz / 3 kW |
| Pompa sistem racire | 400 V / 50 Hz / 0,12 kW |
| Motor unitatea hidraulica | 400 V / 50 Hz / 0,55 kW |
| Dimensiuni banda | 3870 x 34 x 1,1 mm |
| Viteza panzei | 15-90 m/min. |
| Înălțimea de lucru | 855 mm |
| Rezervor unitatea hidraulica | cca 25 l (ISO 6743/4-HM, DIN 51 524 part 2-HLP) |
| Rezervor lichid de racire | cca 30 l |
| Dimensiunile masinii (min.) | 1450 x 2500 x 1950 mm |
| Dimensiunile masinii (max.) | 1700 x 2500 x 2100 mm |
| Greutatea | 1170 kg |
