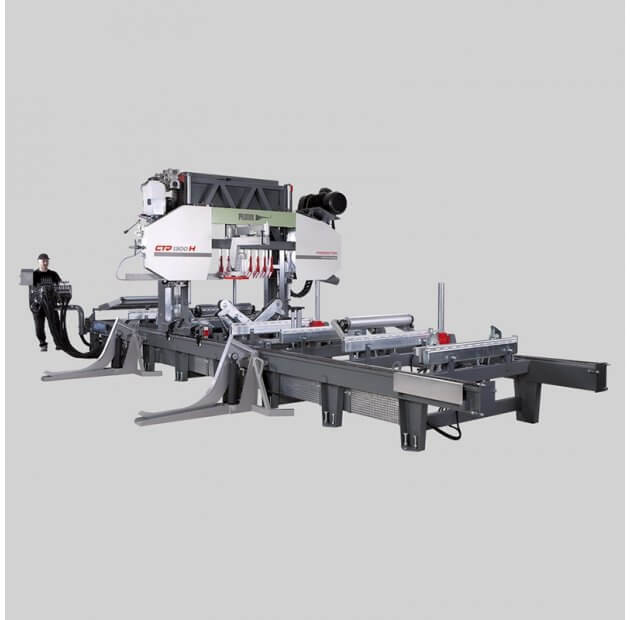

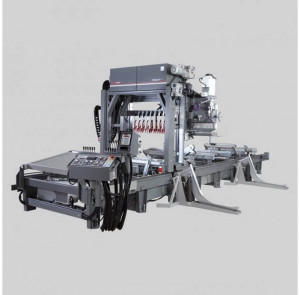

Fierastrau longitudinal cu banda debitare lemn tip Hidraulic CTR 1300 H

Descriere

Avansul în tăiere și întoarcere – acționat de motor

Reglarea înălțimii brațului – acționată de motor

Panoul de comandă – staționar

Manipularea buștenilor – hidraulică

Secțiunile de rulare extrem de mari și de robuste, prevăzute cu echipament hidraulic masiv, permit manevrarea buștenilor foarte grei cu un diametru de până la 1,3 m, inclusiv cei proveniți din cele mai grele specii de arbori exotici. Brațul masiv al benzii fierăstrăului este echipat cu roți de rulare mari cu diametrul de 720 mm, ceea ce vă permite să utilizați banda fierăstrăului cu o lățime de până la 65 mm. Construcția extrem de robustă a utilajului și a echipamentului hidraulic de înaltă performanță permit operarea chiar și în cele mai dificile condiții de funcționare, inclusiv în condiții de funcționare neîntreruptă. Accesoriile hidraulice ajută la manevrarea cu ușurință chiar și a unor bușteni foarte mari, crește semnificativ productivitatea utilajului și contribuie la reducerea costurilor cu forța de muncă.

Versiunea de bază este echipată cu următoarele accesorii hidraulice:

Accesoriu hidraulic de fixare a bușteanului – 2x

Unghi retractabil - 3x

Dispozitiv retractabil de întoarcere a bușteanului – 1x

Rolă pasivă a dispozitivul de reglare conică - 1x

Rolă acționată a dispozitivul de reglare conică - 1x

Datorită designului modular unic al seriei CTR, utilajul este echipat cu multe puncte de montare pentru echipamentul hidraulic. Acest lucru permite o mare variabilitate a poziționării sale în ceea ce privește lungimea totală de tăiere și caracteristicile materialului prelucrat. O punte de rulare, de dimensiuni extrem de masive, a brațului de acționare a benzii fierăstrăului și secțiunile de rulare asigură o funcționare fără probleme în timpul tăierii, chiar și în timpul rulării la viteze mari.

Execuția profesională a tuturor unităților tehnice principale, cum ar fi roțile de rulare cu sistemul lor de rulmenți, construcția brațului benzii fierăstrăului, sistemul de alimentare cu energie și de avans etc. asigură o durată de viață maximă și precizia utilajului chiar și în cele mai dificile condiții de funcționare. Se poate regla în mod continuu avansul utilajului în timpul avansului în tăiere și în întoarcere și se poate regla înălțimea brațului benzii fierăstrăului. Viteza de deplasare este afișată pe afișajul digital. Panoul central de control este imobil și este plasat pe secțiunea principală de rulare. Acest lucru permite controlul cu ușurință al utilajului dintr-un singur loc cu accesorii hidraulice complete.

Avansul în tăiere și întoarcere este acționată de un motor electric cu cutie de viteze cu melc controlată de un convertizor de frecvență.

Puntea brațului pentru banda fierăstrăului cu acționare bilaterală și sincronizată pe secțiunile de rulare asigură stabilitate maximă în timpul tăierii. Puteți modifica viteza de deplasare prin simpla rotire a potențiometrului pe panoul de control. Opritoarele de capăt asigură decelerarea automată și oprirea în pozițiile finale.

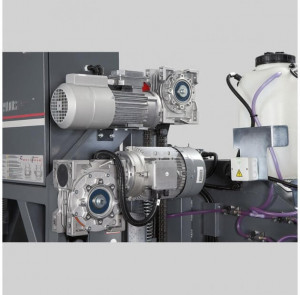

Brațul masiv al ferăstrăului este sprijinit pe tije reglabile din crom dur (pentru deplasare în sus și în jos), care asigură precizia absolută a mișcării brațului fierăstrăului și o durată de viață practic nelimitată, dacă utilajul este lubrifiat în mod regulat. Mișcarea verticală a brațului este asigurată de transmisia dublă sincron a lanțului acționată de un motor electric cu cutie de viteze cu melc. Mișcarea controlată de la panoul central are două moduri de viteză – avans rapid și avans lent pentru mișcarea precisă într-o poziție dorită. Acest sistem poate fi întotdeauna echipat suplimentar cu un contor electronic care se deplasează automat în poziția specificată.

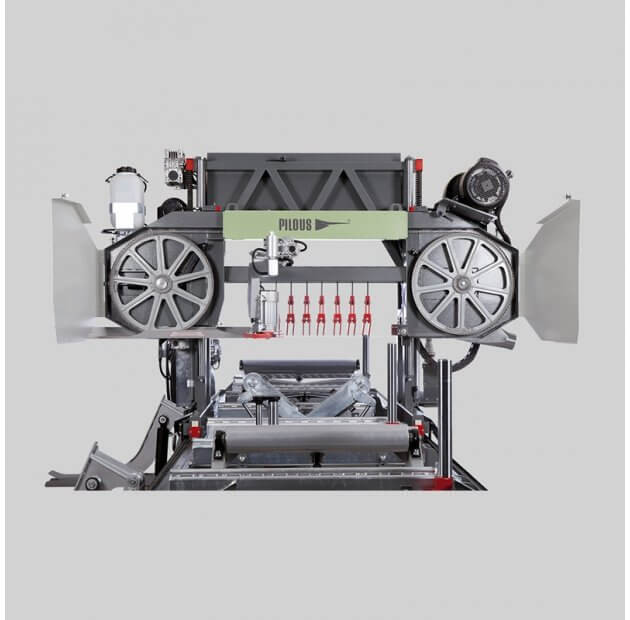

Brațul este echipat cu roți mari fabricate din fontă de înaltă calitate cu echilibrare precisă pentru a preveni vibrațiile. Roata are un canal pe circumferința sa. Pe canal este montată o curea din cauciuc și material textil care poate fi înlocuită, creând o zonă optimă de contact între roată și banda fierăstrăului.

Roata rulantă robustă este acționată de cureaua de transmisie antrenată de un motor electric profesional, echilibrat în mod special împotriva vibrațiilor. Utilajul este echipat cu un puternic demaror lin care asigură o pornire lină a motorului principal și reducerea impactului supratensiunii din rețeaua electrică.

Sistemul roții de tensionare se deplasează de-a lungul unui ghidaj rezistent din fontă cu o bară de presiune reglabilă, care permite reglarea extrem de precisă pentru a evita apariția jocului, chiar și în timpul funcționării utilajului pe o perioadă mai lungă. Pentru o tensionare mai ușoară și optimă a benzii fierăstrăului, utilajul este echipat cu sistem hidraulic de tensionare.

Secțiunile de rulare extrem de stabile cu ghidaje ale punții brațului din oțel, reglabile, cu două laturi formează baza utilajului. De asemenea, acestea au dimensiuni corespunzătoare pentru diametrele maxime ale buștenilor. Acestea au fost concepute pentru a reflecta condițiile reale de utilizare, așadar, au fost proiectate să reziste în condiții de funcționare extrem de dure. Ghidajul cu două laturi al unei punți montate pe secțiunea mobilă în combinație cu un motor cu performanțe ridicate, se asigură retragerea lină și rapidă a bucăților grele atunci când se utilizează dispozitivul de deplasare a bucăților. Lungimea tăieturii este practic nelimitată în cazul tuturor modelelor de utilaje, depinde doar de lungimea angrenajului de rulare instalat. Secțiunile angrenajelor de rulare sunt prevăzute cu suprafețe masive de susținere a buștenilor, reglabile pe înălțime.

Seria CTR se încadrează în cele mai noi tendințe în domeniul fabricării benzilor de fierăstrău pentru tăierea buștenilor, punând un accent deosebit pe precizia maximă și pe durata de funcționare pe termen lung a utilajului, asigurând totodată reducerea la minimum a costurilor. Utilajele sunt proiectate pentru o execuție modulară originală care permite înlocuirea sau reglarea cu ușurință atât a tuturor secțiunilor tehnice principale, cât și a pieselor lor individuale. Acest lucru, reduce pe termen lung costurile de întreținere și perioadele de service și, prin urmare, perioadele de întrerupere a producției.

Curentul nominal al întrerupătorului de circuit este de minim: Motor principal de 22 kW – 63 Amper

Specificatii tehnice:
