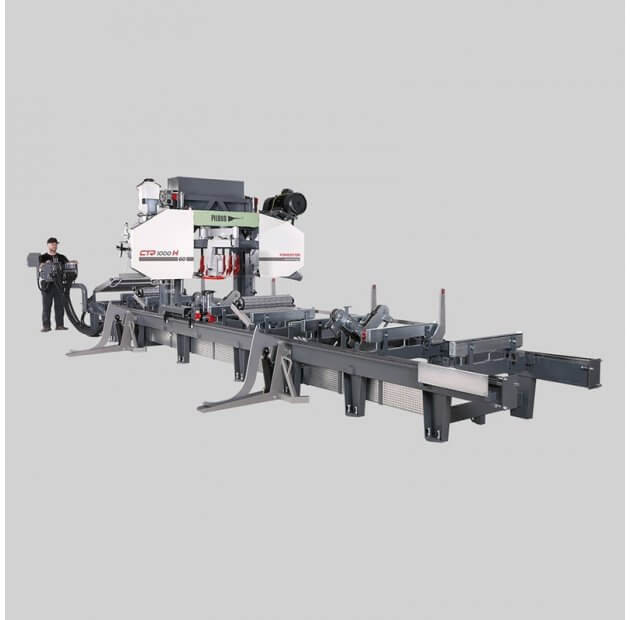

Fierastrau longitudinal cu banda debitare lemn tip Hidraulic CTR 1000 H / 60

Descriere

Avansul în tăiere și întoarcere – acționat de motor

Reglarea înălțimii brațului – acționată de motor

Panoul de comandă – staționar

Manipularea buștenilor – hidraulică

O combinație între modelele populare CTR 950 Hydraulic și CTR 1300 Hydraulic. Utilajul conține întregul cadru de rulare cu echipament hidraulic preluat de la legendarul model CTR 950 H și brațul complet al benzii fierăstrăului cu o bandă largă de fierăstrău (max 65 mm) preluat de la modelul CTR 1300 H. Banda de fierăstrău mai lată și un motor cu performanțe superioare permit o viteză de tăiere mai mare și, prin urmare, o creșterea productivității utilajului. Datorită combinației dintre aceste două modele, a fost creat un utilaj nou cu o productivitatea extrem de ridicată, unic în categoria sa și care se vinde la un preț imbatabil.

Construcția extrem de robustă a utilajului și a echipamentului hidraulic de înaltă performanță permit operarea chiar și în cele mai dificile condiții de funcționare, inclusiv în condiții de funcționare neîntreruptă. Numărul mare de accesorii hidraulice ajută la manevrarea cu ușurință chiar și a unor bușteni foarte mari, crește semnificativ productivitatea utilajului și contribuie la reducerea costurilor cu forța de muncă.

Versiunea de bază este echipată cu următoarele accesorii hidraulice:

Accesoriu hidraulic de fixare a bușteanului – 2x

Unghi de înclinare – 5x

Dispozitiv retractabil de întoarcere a bușteanului – 1x

Rolă pasivă a dispozitivul de reglare conică - 1x

Rolă acționată a dispozitivul de reglare conică - 1x

Tensionarea hidraulică a lamei fierăstrăului – 1x

Datorită designului modular unic al seriei CTR, utilajul este echipat cu multe puncte de montare pentru echipamentul hidraulic. Acest lucru permite o mare variabilitate a poziționării sale în ceea ce privește lungimea totală de tăiere și caracteristicile materialului prelucrat.

O punte largă de rulare, de dimensiuni masive, a brațului de acționare a benzii fierăstrăului și secțiunile de rulare robuste asigură o funcționare fără probleme în timpul tăierii, chiar și în timpul rulării la viteze mari. Execuția profesională a tuturor unităților tehnice principale, cum ar fi roțile de rulare cu sistemul lor de rulmenți, construcția brațului benzii fierăstrăului, sistemul de alimentare cu energie și de avans etc. asigură o durată de viață maximă și precizia utilajului chiar și în cele mai dificile condiții de funcționare.

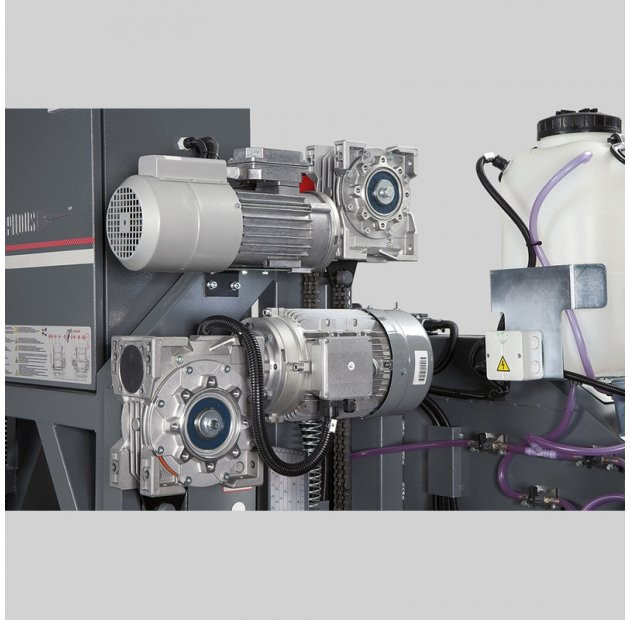

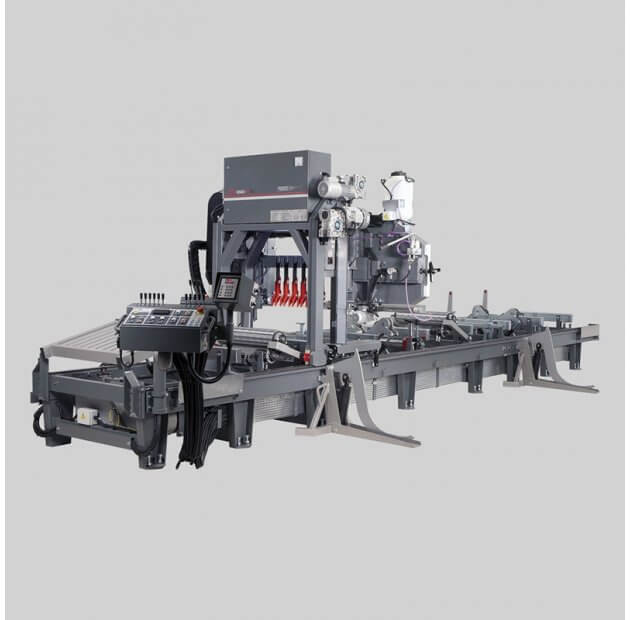

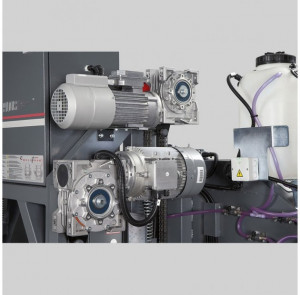

Se poate regla în mod continuu avansul utilajului în timpul avansului în tăiere și în întoarcere și se poate regla înălțimea brațului benzii fierăstrăului. Viteza de deplasare este afișată pe afișajul digital. Panoul central de control este imobil și este plasat pe secțiunea principală de rulare. Acest lucru permite controlul cu ușurință al utilajului dintr-un singur loc cu accesorii hidraulice complete. Avansul în tăiere și întoarcere este acționată de un motor electric cu cutie de viteze cu melc controlată de un convertizor de frecvență. Puntea brațului pentru banda fierăstrăului cu acționare bilaterală și sincronizată pe secțiunile de rulare asigură stabilitate maximă în timpul tăierii. Puteți modifica viteza de deplasare prin simpla rotire a potențiometrului pe panoul de control. Opritoarele de capăt asigură decelerarea automată și oprirea în pozițiile finale.

Brațul masiv al ferăstrăului este sprijinit pe tije reglabile din crom dur (pentru deplasare în sus și în jos), care asigură precizia absolută a mișcării brațului fierăstrăului și o durată de viață practic nelimitată, dacă utilajul este lubrifiat în mod regulat. Mișcarea verticală a brațului este asigurată de transmisia dublă sincron a lanțului acționată de un motor electric cu cutie de viteze cu melc. Mișcarea controlată de la panoul central are două moduri de viteză – avans rapid și avans lent pentru mișcarea precisă într-o poziție dorită. Acest sistem poate fi întotdeauna echipat suplimentar cu un contor electronic care se deplasează automat în poziția specificată.

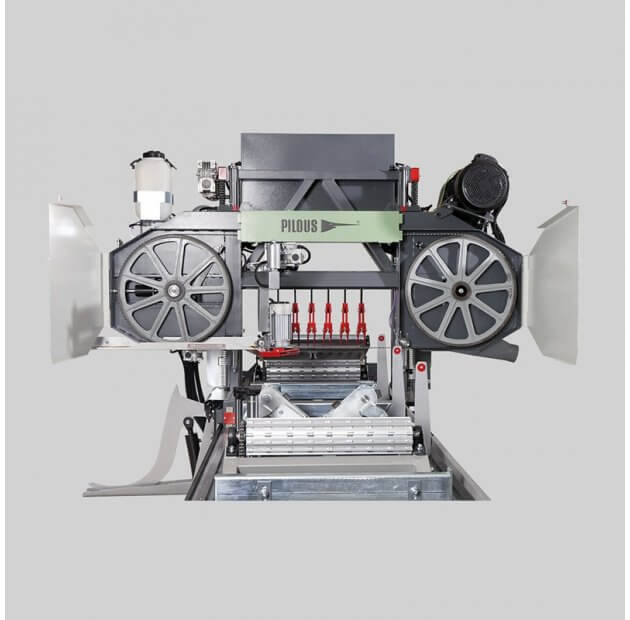

Brațul este echipat cu roți mari fabricate din fontă de înaltă calitate cu echilibrare precisă pentru a preveni vibrațiile. Roata are un canal pe circumferința sa. Pe canal este montată o curea din cauciuc și material textil care poate fi înlocuită, creând o zonă optimă de contact între roată și banda fierăstrăului.

Roata rulantă robustă este acționată de cureaua de transmisie antrenată de un motor electric profesional, echilibrat în mod special împotriva vibrațiilor. Utilajul este echipat cu un puternic demaror lin care asigură o pornire lină a motorului principal și reducerea impactului supratensiunii din rețeaua electrică. Sistemul roții de tensionare se deplasează de-a lungul unui ghidaj rezistent din fontă cu o bară de presiune reglabilă, care permite reglarea extrem de precisă pentru a evita apariția jocului, chiar și în timpul funcționării utilajului pe o perioadă mai lungă. Pentru o tensionare mai ușoară și optimă a benzii fierăstrăului, utilajul este echipat cu sistem hidraulic de tensionare.

Secțiunile de rulare extrem de stabile cu ghidaje ale punții brațului din oțel, reglabile, cu două laturi formează baza utilajului. De asemenea, acestea au dimensiuni corespunzătoare pentru diametrele maxime ale buștenilor. Acestea au fost concepute pentru a reflecta condițiile reale de utilizare, așadar, au fost proiectate să reziste în condiții de funcționare extrem de dure. Ghidajul cu două laturi al unei punți montate pe secțiunea mobilă în combinație cu un motor cu performanțe ridicate, se asigură retragerea lină și rapidă a bucăților grele atunci când se utilizează dispozitivul de deplasare a bucăților. Lungimea tăieturii este practic nelimitată în cazul tuturor modelelor de utilaje, depinde doar de lungimea angrenajului de rulare instalat. Secțiunile angrenajelor de rulare sunt prevăzute cu suprafețe masive de susținere a buștenilor, reglabile pe înălțime.

Curentul nominal al întrerupătorului de circuit este de minim: Motor principal de 22 kW – 63 Amperi

Specificatii tehnice:
