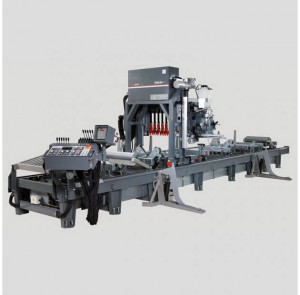

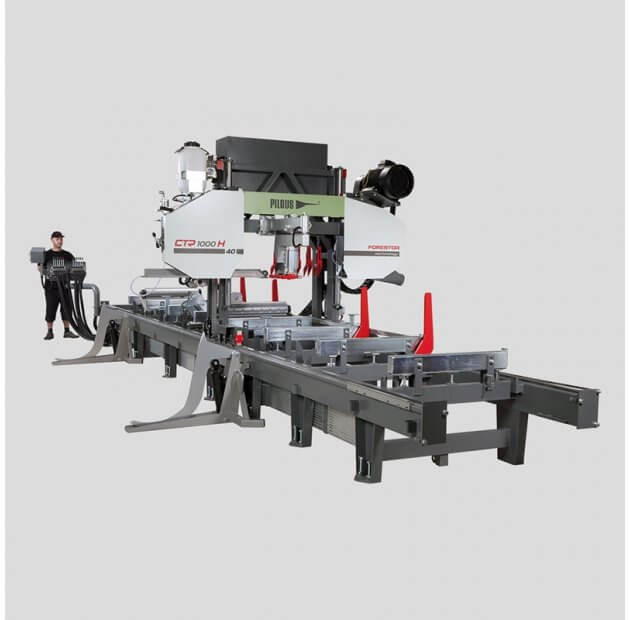

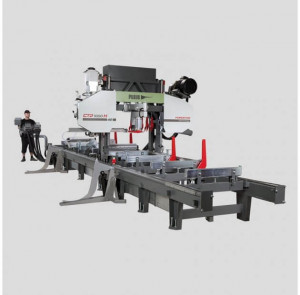

Fierastrau longitudinal cu banda debitare lemn tip Hidraulic CTR 1000 H / 40

Descriere

Avansul în tăiere și întoarcere – acționat de motor

Reglarea înălțimii brațului – acționată de motor

Panoul de comandă – staționar

Manipularea buștenilor – hidraulică

O nouă versiune a legendarului model CTR 950 Hydraulic cu un diametru maxim de tăiere a buștenilor de 1000 mm.

Pe lângă un design complet nou al utilajului, au fost făcute o serie de modificări tehnice și modificări pentru a îmbunătăți calitatea, confortul utilizatorului și durabilitatea utilajului. Construcția extrem de robustă a utilajului și a echipamentului hidraulic de înaltă performanță permit operarea chiar și în cele mai dificile condiții de funcționare, inclusiv în condiții de funcționare neîntreruptă. Numărul mare de accesorii hidraulice ajută la manevrarea cu ușurință chiar și a unor bușteni foarte mari, crește semnificativ productivitatea utilajului și contribuie la reducerea costurilor cu forța de muncă.

Versiunea de bază este echipată cu următoarele accesorii hidraulice:

Accesoriu hidraulic de fixare a bușteanului - 2x

Unghi de înclinare - 5x

Dispozitiv retractabil de întoarcere a bușteanului - 1x

Rolă pasivă a dispozitivul de reglare conică - 1x

Rolă acționată a dispozitivul de reglare conică - 1x

Datorită designului modular unic al seriei CTR, utilajul este echipat cu multe puncte de montare pentru echipamentul hidraulic. Acest lucru permite o mare variabilitate a poziționării sale în ceea ce privește lungimea totală de tăiere și caracteristicile materialului prelucrat.

O punte largă de rulare, de dimensiuni masive, a brațului de acționare a benzii fierăstrăului și secțiunile de rulare robuste asigură o funcționare fără probleme în timpul tăierii, chiar și în timpul rulării la viteze mari. Execuția profesională a tuturor unităților tehnice principale, cum ar fi roțile de rulare cu sistemul lor de rulmenți, construcția brațului benzii fierăstrăului, sistemul de alimentare cu energie și de avans etc. asigură o durată de viață maximă și precizia utilajului chiar și în cele mai dificile condiții de funcționare.

Se poate regla în mod continuu avansul utilajului în timpul avansului în tăiere și în întoarcere și se poate regla înălțimea brațului benzii fierăstrăului. Viteza de deplasare este afișată pe afișajul digital. Panoul central de control este imobil și este plasat pe secțiunea principală de rulare. Acest lucru permite controlul cu ușurință al utilajului dintr-un singur loc cu accesorii hidraulice complete. Avansul în tăiere și întoarcere este acționată de un motor electric cu cutie de viteze cu melc controlată de un convertizor de frecvență. Puteți modifica viteza de deplasare prin simpla rotire a potențiometrului pe panoul de control. Opritoarele de capăt asigură decelerarea automată și oprirea în pozițiile finale.

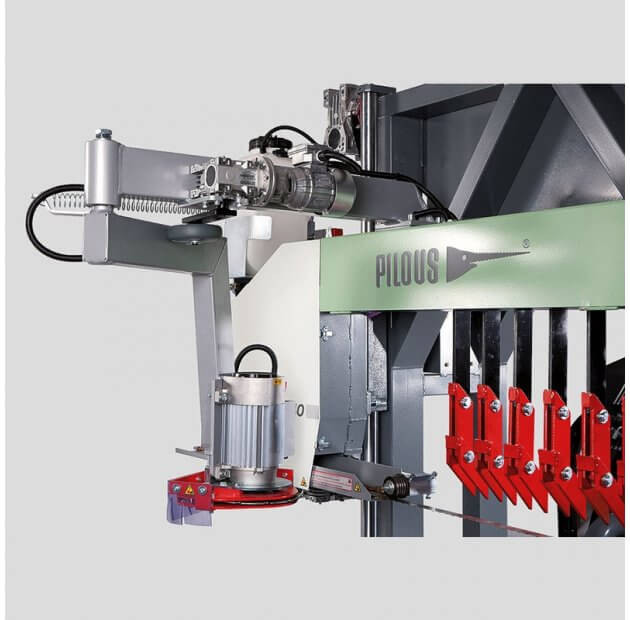

Brațul masiv al ferăstrăului este sprijinit pe tije reglabile din crom dur (pentru deplasare în sus și în jos), care asigură precizia absolută a mișcării brațului fierăstrăului și o durată de viață practic nelimitată, dacă utilajul este lubrifiat în mod regulat. Mișcarea verticală a brațului este asigurată de transmisia dublă sincron a lanțului acționată de un motor electric cu cutie de viteze cu melc. Mișcarea controlată de la panoul central are două moduri de viteză – avans rapid și avans lent pentru mișcarea precisă într-o poziție dorită. Acest sistem poate fi întotdeauna echipat suplimentar cu un contor electronic care se deplasează automat în poziția specificată.

Brațul este echipat cu roți fabricate din fontă de înaltă calitate cu echilibrare precisă pentru a preveni vibrațiile.

Roata are un canal pe circumferința sa. Pe canal este montată o curea din cauciuc și material textil care poate fi înlocuită, creând o zonă optimă de contact între roată și banda fierăstrăului.

Roata rulantă robustă este acționată de cureaua de transmisie antrenată de un motor electric profesional, echilibrat în mod special împotriva vibrațiilor. Sistemul roții de tensionare se deplasează de-a lungul unui ghidaj rezistent din fontă cu o bară de presiune reglabilă, care permite reglarea extrem de precisă pentru a evita apariția jocului, chiar și în timpul funcționării utilajului pe o perioadă mai lungă.

Baza utilajului este formată din secțiuni de deplasare extrem de stabile, cu ghidaj reversibil și reglabil, fabricat din oțel. Secțiunile mobile sunt dimensionate pentru diametrele maxime indicate ale buștenilor prelucrați și, în funcție de condițiile reale de funcționare, aceste sunt concepute chiar și pentru condiții de funcționare foarte dificile. Ghidajul cu două laturi al unei punți montate pe secțiunea mobilă, în combinație cu un motor puternic, permite deplasarea rapidă și fluentă (îndepărtarea) chiar și a bucăților tăiate mai grele când se utilizează dispozitivul de deplasare a materialului tăiat. Lungimea de tăiere este practic nelimitată pentru toate modelele, în funcție de numărul de secțiuni montate. Secțiunile mobile sunt echipate cu suprafețe care pot susține lemn masiv, cu înălțime ajustabilă.

Seria CTR se încadrează în cele mai noi tendințe în domeniul fabricării benzilor de fierăstrău pentru tăierea buștenilor, punând un accent deosebit pe precizia maximă și pe durata de funcționare pe termen lung a utilajului, asigurând totodată reducerea la minimum a costurilor. Utilajele sunt proiectate pentru o execuție modulară originală care permite înlocuirea sau reglarea cu ușurință atât a tuturor secțiunilor tehnice principale, cât și a pieselor lor individuale. Acest lucru, reduce pe termen lung costurile de întreținere și perioadele de service și, prin urmare, perioadele de întrerupere a producției.

Curentul nominal al întrerupătorului de circuit este de minim: Motor principal de 15,0 kW – 50 Amperi/motor principal de 18,5 kW – 63 Amperi

Specificatii tehnice:
