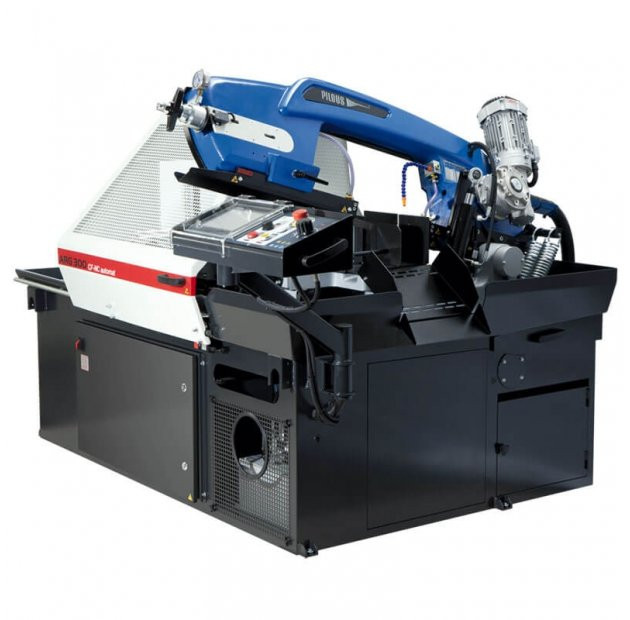

Fierastrau automat NC cu banda pentru metal 260 mm ARG 260 CF-NC
Descriere
Mașina de debitat CNC cu automatizare completă este în general utilizată pentru debitarea pieselor în serii mari fără întrerupere. Mașina este echipată cu un sistem de alimentare automată a piesei și a fost dotată cu sistem de comandă nou.
Servomotorul și șurubul cu bile asigură viteză mare și precizie maximă alimentării piesei de prelucrat chiar și în cazul alimentării multiple necesare în cazul în care se debitează piese lungi. Aveți posibilitatea să alegeți dintre trei viteze de alimentare - 27, 42 respectiv 50 mm / secundă în funcție de greutatea și lungimea piesei care urmează să fie debitată. Lungimea maximă a unei singure alimentări este de 500 mm.
Panoul de control central cu un ecran tactil color (7.5 ") asigură un control simplu și intuitiv al tuturor funcțiilor mașinii. Unitatea de comandă permite programarea de până la 60 de programe pentru stabilirea rapidă a lungimii de alimentare în producții repetitive. Fiecare program poate fi adnotat de exemplu cu numărul de desen. Aveți posibilitatea de programare și debitare a unui număr diferit de bucăți cu dimensiuni diferite fără necesitatea unei intervenții ulterioare în deservirea mașinii.

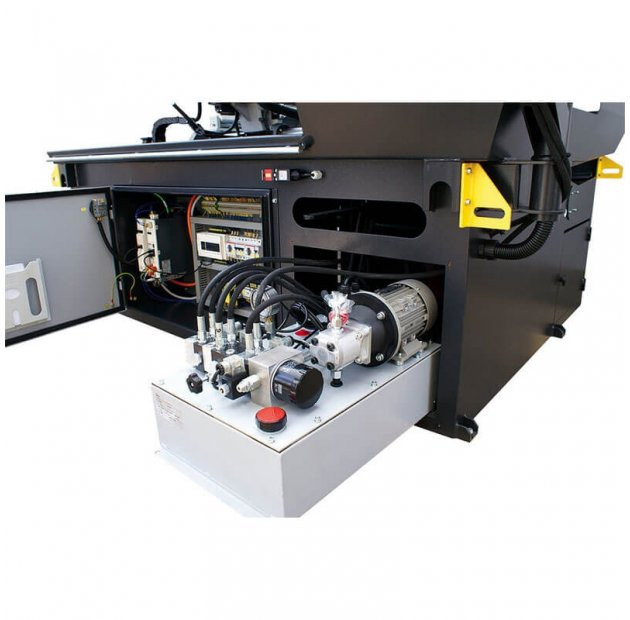

Mașina poate fi controlată în mod complet automat, semi-automat sau manual. În modul manual, toate funcțiile mașinii sunt controlate separat. Prinderea piesei de prelucrat și avansul de coborâre respectiv revenire al cadrului în poziția dorită în funcție de secțiunea piesei de prelucrat sunt controlate printr-un sistem hidraulic.

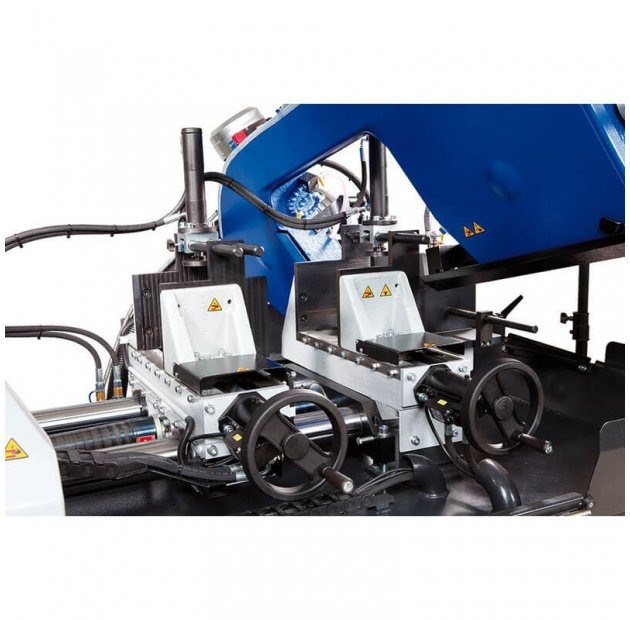

Reglarea presiunilor menghinelor de alimentare (mobil) și de prindere (fix) este inclusă în execuția de bază a mașinii. Eficiența maximă de debitare este menținut de asemenea datorită posibilității de reglare a vitezei optime a pânzei ferăstrău cu ajutorul unui variator de frecvență în intervalul cuprins între 15 și 90 m/min, fapt ce contribuie în mod semnificativ la mărirea preciziei de debitare și a duratei de viață a pânzei
Precizia maximă de alimentare a piesei se bazează pe construcția foarte robustă a mașinii având toate componentele principale din fontă cenușie și cadrul masiv al sistemului de alimentare. Suportul mare și cadrul masiv al ansamblului garantează o stabilitate excepțională a mașinii chiar și atunci când se debitează piese grele. Suportul mașinii este echipat în execuția de bază cu un container de așchii detașabil, iar la solicitarea clientului se poate dota suplimentar cu un transportor de șpan.
Pe această mașină sunt utilizate pânzele ferăstrău cu secțiunea de 27x0,9 mm fabricate în multe variante permit utilizarea mașinii pentru debitarea unei game largi de profile și bare pline, inclusiv din inox sau oțeluri pentru scule.

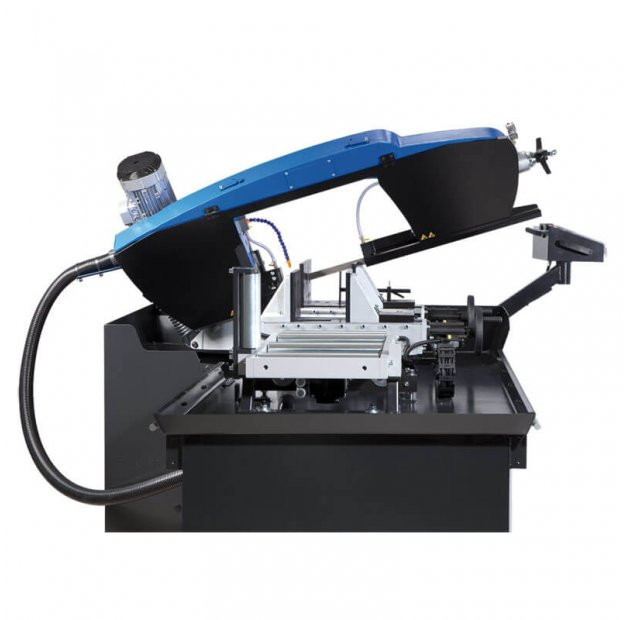

Setarea manuală continuă a unghiului de tăiere în domeniul 90 ° - 45 °. Materialul poate fi debitat prin debitare unghiulară sau în modul automat.
Cadrul foarte robust a mașinii se compune din piese turnate din fontă cenușie și asigură absorbția vibrațiilor.
Conceptul modern al cadrului permite debitarea dreaptă și în unghi a unei game largi de materiale.
Roțile de antrenare și tensionare mari și ghidarea pânzei din trei părți cu ajutorul plăcuțelor de ghidare din metal dur asigură mașinii înaltă precizie de debitare și o durată de viață lungă.
Supradimensionarea rulmenților roții de rulare, sistemul roții de tensionare și toate părțile rotative asigură mașinii o durată de viață lungă
Antrenarea profesională care funcționează fără zgomot și nu necesită întreținere este asigurată de un motor electric și un reductor cu melc.
Mașina este dotată cu un sistem de răcire complet cu o pompă de înaltă performanță și posibilitatea de reglare a debitului de pe ambele cuburi de ghidare a pânzei. Rezervorul pentru lichidul de răcire este amplasat în suportul mașinii.
Mașina verifică tensionarea corectă sau ruperea pânzei ferăstrău. În cazul în care pânza ferăstrău se rupe mașina se oprește automat.
Control ușor prin comenzi amplasate ergonomic pe un panou central
Specificatii tehnice:
| Motor principal | 400 V / 50 Hz / 2,2 kW |
| Motor pompa | 400 V / 50 Hz / 0,05 kW |
| Motor unitatea hidraulica | 400 V / 50 Hz / 0,37 kW |
| Servo motor avans | 400 V / 50 Hz / 1,3/2 kW |
| Dimensiuni banda | 2880 x 27 x 0,9 mm |
| Viteza panzei | 15-90 m/min. |
| Rata de avans material | 1,6 / 2,5 / 3 m/min. |
| Înălțimea de lucru | 830 mm |
| Rezervor unitatea hidraulica | cca 25 l |
| Rezervor lichid de racire | cca 35 l |
| Dimensiunile masinii (min.) | 1500 x 2150 x 1350 mm |
| Dimensiunile masinii (max.) | 1800 x 2150 x 1650 mm |
| Greutatea | 740 kg |
