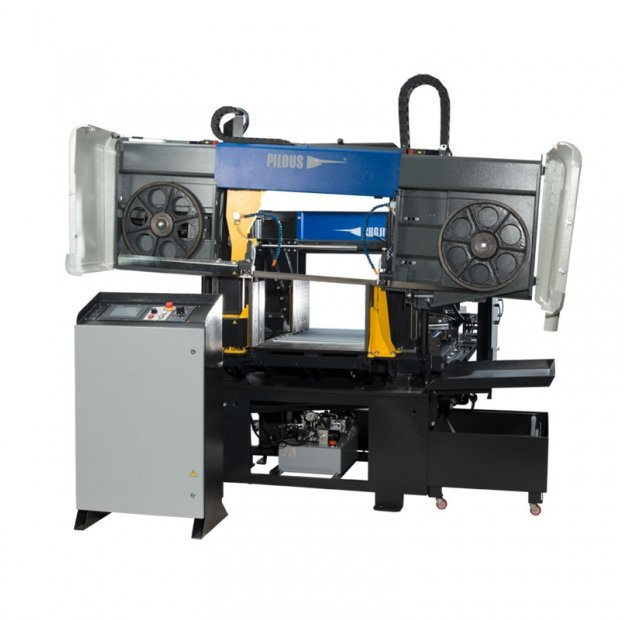

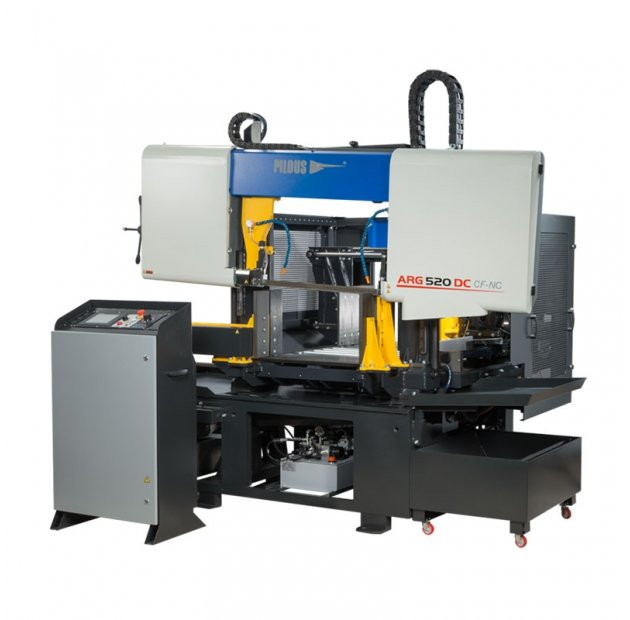

Fierastrau automat cu banda si doua coloane pentru metale 520mm ARG 520 DC CF-NC

Descriere

Mașină automată masivă cu două coloane concepută pentru a fi utilizată pentru debitarea industrială a materialelor pline și a profilelor cu secțiuni mari chiar și în cadrul aplicațiilor dificile de debitare non-stop.

Cadrul de debitare excepțional de masiv care se deplasează pe niște ghidaje liniare pe suportul masiv cu două coloane asigură rigiditate excelentă întregului sistem și asigură o precizie mare în timpul procesului de debitare industrială a materialelor pline. Mașina este echipată cu o pânză ferăstrău cu secțiunea de 41 x 1,3 mm. Aceste pânze sunt fabricate în multe variante și permit utilizarea mașinii pentru debitarea unei game largi de profile și bare pline, inclusiv din inox sau oțeluri pentru scule.

Mașina este echipată cu un sistem de alimentare automată cu servomotor (servomotor cu angrenaj planetar) a piesei și a fost dotată cu sistem de comandă nou. Servomotorul și șurubul cu bile asigură viteză mare și precizie maximă alimentării piesei de prelucrat chiar și în cazul alimentării multiple necesare în cazul în care se debitează piese lungi. Aveți posibilitatea să alegeți dintre trei viteze de alimentare - 27, 42 respectiv 50 mm / secundă în funcție de greutatea și lungimea piesei care urmează să fie debitată. Lungimea maximă a unei singure alimentări este de 600 mm.

Panoul de control central cu un ecran tactil color (7.5 ") asigură un control simplu și intuitiv al tuturor funcțiilor mașinii. Unitatea de comandă permite programarea de până la 60 de programe pentru stabilirea rapidă a lungimii de alimentare în producții repetitive. Fiecare program poate fi adnotat de exemplu cu numărul de desen. Aveți posibilitatea de programare și debitare a unui număr diferit de bucăți cu dimensiuni diferite fără necesitatea unei intervenții ulterioare în deservirea mașinii. Mașina poate fi controlată în mod complet automat, semi-automat sau manual. În modul manual, toate funcțiile mașinii sunt controlate separat.

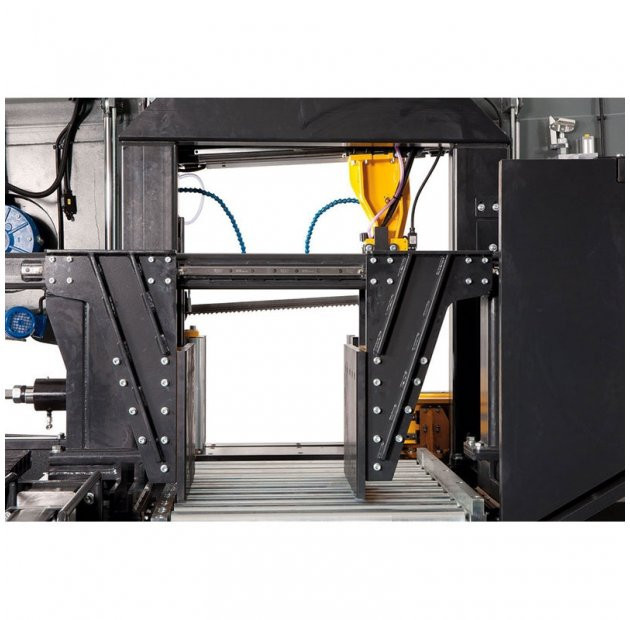

Pentru asigurarea posibilității debitării pieselor foarte grele, suprafața de încărcare este echipată cu role robuste pe întreaga lungime, permițând mișcare ușoară a materialului. Prinderea optimă a piesei în timpul tăierii este facilitată de o menghină hidraulică cu două fălci care prinde materialul atât înainte cât și după linia de debitare. Menghina se mișcă de-a lungul ghidajelor lineare. Menghina se deplasează de-a lungul ghidajelor liniare. Blocul de ghidare mobil este ajustat împreună cu falca menghinei. Acest lucru înseamnă că în mod automat va fi poziționat cel mai aproape posibil de zona de debitare, ceea ce contribuie la mărirea preciziei și a vitezei de debitare. Suportul blocului de ghidare a pânzei de asemenea se deplasează de-a lungul ghidajelor liniare.

Menghina de avans extrem de robustă se deplasează de-a lungul ghidajelor liniare. Pentru o performanță maximă servomotorul cu șurub cu bile este echipat suplimentar cu angrenaj planetar, care garantează mișcarea ușoară chiar și în cazul celor mai grele materiale. Pentru debitarea materialelor foarte grele și de multe ori inegale, de exemplu piese forjate, menghina este echipată cu un sistem de corelare simultană a ambelor fălci. În timpul alimentării falca fixă hidraulica se retrage cu 15 mm de material iar în timpul ciclului de debitare automată falca mobilă hidraulică se retrage de asemenea cu 15 mm. De aceea nu există nici un conflict între menghina de avans și material, și de asemenea este asigurată acuratețea alimentării. Mașina este echipată cu o unitate hidraulică industrială de înaltă performanță. Prinderea orizontală și eventual verticală a materialului, avansul cadrului în timpul debitării si revenirea cadrului în poziția dorită în funcție de diametrul materialului, sunt de asemenea acționate hidraulic. Unitatea hidraulică vă permite să setați presiunea necesară a menghinei.

Ambele cuburi de ghidare al pânzei sunt prevăzute cu supape de reglare automată al avansului de debitare ceea ce crește semnificativ viteza și precizia de debitare și prelungește durata de viață a pânzei ferăstrău. Eficiența maximă de debitare este menținută acum datorită posibilității de stabilire a vitezei optime de rulare a benzii ferăstrău cu ajutorul unui variator de frecvență în intervalul cuprins între 15 și 90 m/min, fapt ce contribuie în mod semnificativ la reducerea timpilor de debitare, mărirea preciziei de debitare și a duratei de viață a pânzei.

Suportul mărit și sistemul masiv al cadrului asigură o stabilitate excepțională mașinii chiar și atunci când se debitează piese grele. În execuția de bază mașina este echipată cu un transportor de șpan montat chiar sub zona de debitare pentru asigurarea îndepărtării optime a șpanului. Șpanul este condus într-un recipient metalic cu o tavă de scurgere detașabilă. Recipientul este parte a suportului mașinii, este echipat cu roți și este retractabil.

Iluminatul local de înaltă calitate a zonei de lucru este realizat printr-o linie de LED-uri puternice. După zona de debitare menghina poate fi echipată cu o rolă de susținere pentru debitarea pieselor lungi sau se poate monta un ghidaj inclinat de ghidare pentru piese scurte.

Pentru a obține o precizie și productivitate maximă mașina este proiectată numai pentru debitări în poziție verticală (la 90°)

Cadrul foarte robust a mașinii se compune din piese turnate din fontă cenușie și asigură absorbția vibrațiilor.

Roțile de antrenare și tensionare mari și ghidarea pânzei din trei părți cu ajutorul plăcuțelor de ghidare din metal dur asigură mașinii înaltă precizie de debitare și o durată de viață lungă.

Control ușor prin comenzi amplasate ergonomic pe un panou de control

Supradimensionarea rulmenților roții de rulare, sistemul roții de tensionare și toate părțile rotative asigură mașinii o durată de viață lungă

Antrenarea profesională care funcționează fără zgomot și nu necesită întreținere este asigurată de un motor electric și un reductor cu melc.

Mașina este dotată cu un sistem de răcire complet cu o pompă de înaltă performanță și posibilitatea de reglare a debitului de pe ambele cuburi de ghidare a pânzei. Rezervorul pentru lichidul de răcire este amplasat în suportul mașinii.

Mașina verifică tensionarea corectă sau ruperea pânzei ferăstrău. În cazul în care pânza ferăstrău se rupe mașina se oprește automat.
