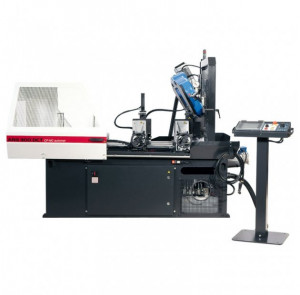

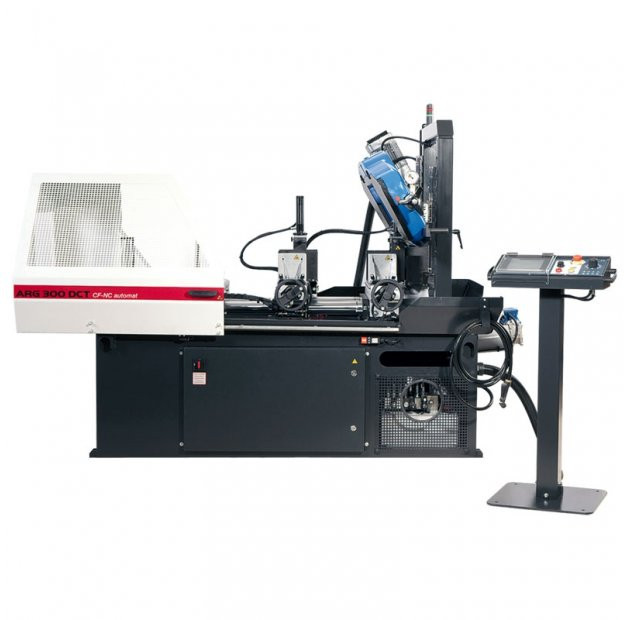

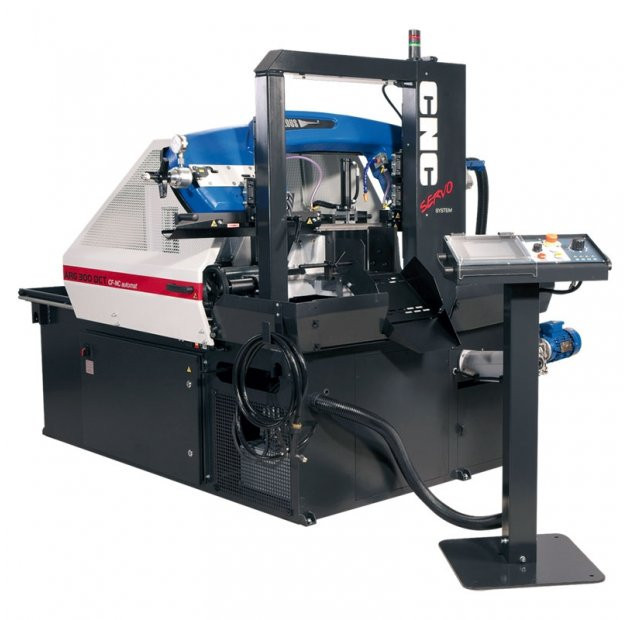

Fierastrau automat cu banda si doua coloane pentru metale 300mm ARG 300 DCT CF-NC
Descriere

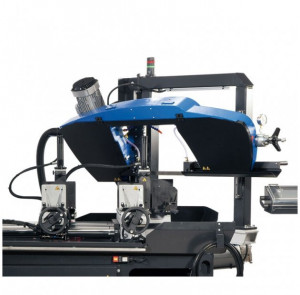

Versiunea imbunatatoita a binecunoscutului fierastrau pentru debitat metale ARG 300 CF-NC in versiunea cu doua coloane. Brat de taiere construit in concept modern, din fonta care creaza o sectiunea inchisa - rigida pe intreaga lungime de lucru, in toate punctele de incarcare. Constructia masiva din fonta cenusie a bratului de taiere in sectiune inchisa este un design unic in categoria sa de fierastraie pentru debitat metale care, impreuna cu miscarea bratului pe coloane cu ajutorul ghidajelor liniare, asigura rigiditatea intregului sistem, precizie in timpul debitarii si durata de viata prelungita a panzelor utilizate. Acest sistem original asigura debitari usoare, inclusiv taierea la unghi.

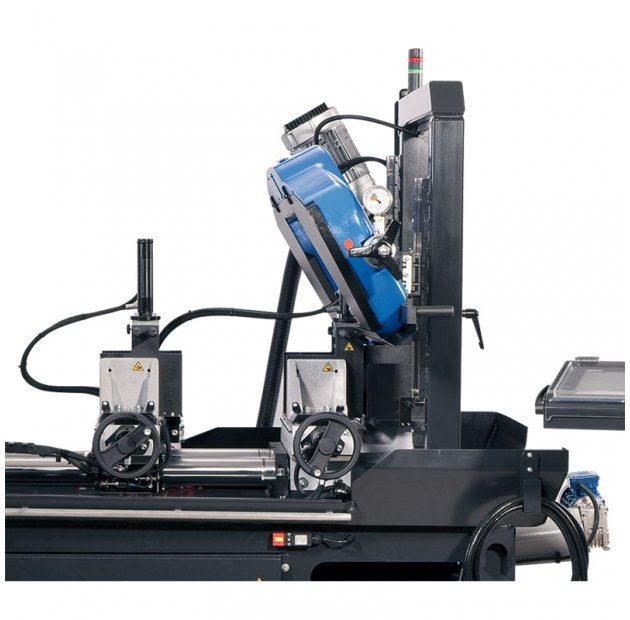

Setarea manuală continuă a unghiului de tăiere în domeniul 90 ° - 45 °. De asemenea, materialul poate fi taiat la unghi si in modul automat. Acest fierastrau complet automat cu CNC este destinat operatiunilor de debitare a pieselor grele cu sectiune transversala mare, in serie mare si in trei schimburi. Masina este echipata cu avans al materialului actionat prin servomotor, cu un nou sistem de control. Servomotorul si sistemul de surburi cu bile asigura viteze mari de lucru si maxim de precizie in alimentarea materialului, chiar si in cazul alimentarilor multiple asa cum este cazul pentru piesele cu lungimi mari. Vitezele de avans posibile sunt 27, 42 sau 50 mm/secunda in conformitate cu greutatea si lungimea piesei care urmeaza sa fie debitata. Lungimea maxima a unei singure alimentări este de 500 mm.
Panoul de control central cu un ecran tactil color (7.5 ") asigură un control simplu și intuitiv al tuturor funcțiilor mașinii. Unitatea de comandă permite programarea de până la 60 de programe pentru stabilirea rapidă a lungimii de alimentare în producții repetitive. Fiecare program poate fi adnotat de exemplu cu numărul de desen. Aveți posibilitatea de programare și debitare a unui număr diferit de bucăți cu dimensiuni diferite fără necesitatea unei intervenții ulterioare în deservirea mașinii.
Mașina poate fi controlată în mod complet automat, semi-automat sau manual. În modul manual, toate funcțiile mașinii sunt controlate separat. Prinderea piesei de prelucrat și avansul de coborâre respectiv revenire al cadrului în poziția dorită în funcție de secțiunea piesei de prelucrat sunt controlate printr-un sistem hidraulic.
Așa-numitul design "plutitor" al menghinei de alimentare asigură alimentarea corectă a pieselor inegale și brute.
Eficiența maximă de debitare este menținut de asemenea datorită posibilității de reglare a vitezei optime a pânzei ferăstrău cu ajutorul unui variator de frecvență în intervalul cuprins între 15 și 90 m/min, fapt ce contribuie în mod semnificativ la mărirea preciziei de debitare și a duratei de viață a pânzei
Precizia maximă de alimentare a piesei se bazează pe construcția foarte robustă a mașinii având toate componentele principale din fontă cenușie și cadrul masiv al sistemului de alimentare. Suportul mare și cadrul masiv al ansamblului garantează o stabilitate excepțională a mașinii chiar și atunci când se debitează piese grele. Suportul mașinii este echipat în execuția de bază cu un container de așchii detașabil, iar la solicitarea clientului se poate dota suplimentar cu un transportor de șpan.
Pe această mașină sunt utilizate pânzele ferăstrău cu secțiunea de 27x0,9 mm fabricate în multe variante permit utilizarea mașinii pentru debitarea unei game largi de profile și bare pline, inclusiv din inox sau oțeluri pentru scule.
Masina foarte robusta din fonta cenusie care asigura absorbtia vibratiilor
Cadrul foarte robust al masinii se compune din piese turnate din fonta cenusie si asigura absorbtia vibratiilor.
Tot cablajul electric si tuburile sistemului de racire sunt incorporate in interiorul bratului de taiere fiind protejate astfel de eventale avarii
Conceptul nou al bratului de taiere aduce o simplificare considerabila operatiunilor de schimbare a panzei si a operatiunilor de curatare interior brat
Supradimensioarea rulmentilor volantelor, sistemul de tensionare al panzei si toate angrenajele fabricate in regim industrial asigura o durata de viata indelungata a fierastraului
Supradimensionarea rulmenților roții de rulare, sistemul roții de tensionare și toate părțile rotative asigură mașinii o durată de viață lungă
Antrenarea profesională care funcționează fără zgomot și nu necesită întreținere este asigurată de un motor electric și un reductor cu melc.
Mașina este dotată cu un sistem de răcire complet cu o pompă de înaltă performanță și posibilitatea de reglare a debitului de pe ambele cuburi de ghidare a pânzei. Rezervorul pentru lichidul de răcire este amplasat în suportul mașinii.
Mașina verifică tensionarea corectă sau ruperea pânzei ferăstrău. În cazul în care pânza ferăstrău se rupe mașina se oprește automat.
Control ușor prin comenzi amplasate ergonomic pe un panou central
Specificatii tehnice:
| Motor principal | 400 V / 50 Hz / 2,2 kW |
| Motor pompa | 400 V / 50 Hz / 0,05 kW |
| Motor unitatea hidraulica | 400 V / 50 Hz / 0,55 kW |
| Servo motor avans | 1,2 kW |
| Viteza panzei | 15-90 m/min. |
| Rata de avans material | 1,6 / 2,5 / 3 m/min. |
| Înălțimea de lucru | 850 mm |
| Rezervor unitatea hidraulica | cca 25 l |
| Rezervor lichid de racire | cca 35 l |
| Dimensiunile masinii (min.) | 2100 x 1700 x 1600 mm |
| Dimensiunile masinii (max.) | 2700 x 2215 x 1780 mm |
| Greutatea | 1270 kg |
