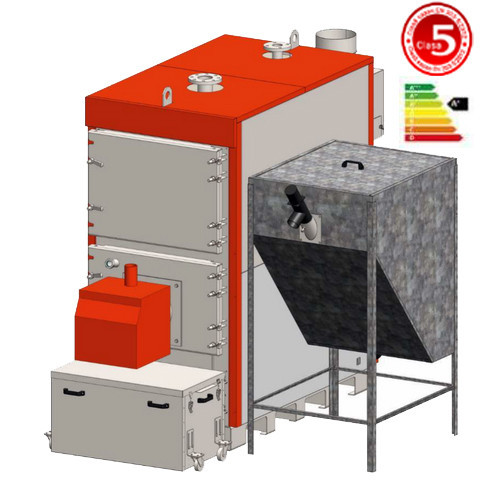

Cazan cu functionare combinata lemn-pellet, Thermostahl PROFI DUO 320

Descriere

PROFI DUO este o centrala cu functionare combinata pe lemn si pellet din lemn.

Constructia acesteia permite arderea lemnului pe un gratar din tevi.

Lemnul sau brichetele se incarca manual, iar arderea este controlata prin termoregulatorul (termostatul cu lant) care actioneaza clapeta de aer de pe usa centralei.

In timpul arderii, flacara vine in contact cu peretii laterali ai camerei de ardere, care sunt inconjurati de apa.

Centrala este construita cu 3 drumuri de fum pentru eficienta maxima pana la 90%. Centrala echipata cu o usa de sus pentru curatarea schimbatorului de caldura, usa de jos pentru incarcare manuala cu combustibil si o usa din spate pentru acces prin spate la schimbatorul de caldura.

Functionarea pe pellet este automata si este realizata cu un arzator automat pe pellet. Functionare alternativa pe lemne se poate realiza prin demontare arzatorului, montarea flansei oarbe, si conectarea lantului regulatorului la clapeta.

Centrala este echipata cu exhaustor (optional), care asigura circulatia optima a gazelor arse si a transferului de caldura. Centrala se poate echipa suplimentar cu sistem automat de extractie cenusa si sistem pneumatic de curatare a tevilor de fum.

COMPONENTE Centrala termica pe lemne si pellet THERMOSTAHL PROFI DUO

Principalele componente ale centralei PROFI DUO sunt:

a) Centrala;

b) Arzator pellet;

c) Controller;

d) Rezervor combustibil;

e) Alimentator.

a) Centrala

Corpul este construit din otel, constructia monobloc cu sudura electrica. Construcita cazanului asigura o suprafata de incalzire mare, volum mare pentru incarcarea combustibilului si o functionare eficienta. Pe partea superioara a carcasei se afla schimbatorul de caldura, unde gazele de ardere sunt ghidate si evacuate la cosul de fum. Schimbatorul de caldura este cu 3 drumuri de fum (3-pass) pentru randament ridicat.

b) Arzatorul pe pellet

Functionarea arzatorului se bazeaza pe alimentarea combustibilului prin controlul snecului si a ventilatorului care dinamizeaza procesul de ardere. Dupa atingerea temperaturii setate a agentului termic arzatorul trece in modul de mentinere a temperaturii sau se opreste total. Aprinderea pelletului se face automat cu un ignitor (rezistenta electrica), iar flacara este detectata cu un sensor optic.

Arzatorul are trei moduri de operare: Continuu/Single/Analog.

Arzatorul este dotat cu curatare automata cu jet de aer comprimat. Jetul de aer comprimat este ghidat in arzator pentru curatarea depunerilor de cenusa. Pentru functionare este necesar un compresor extern.

c) Controller

d) Rezervor combustibil

Este realizat din foi de otel galvanizat. Se poate selecta marimea silozului pentru autonomia dorita.

e) Alimentatorul

Transportă pelleți din rezervor la arzătorul de pellet cu un șnec și motoreductor. Lungimea standard a alimentatorului este 2,0m. Alimentatorul este conectat la arzător printr-un furtun flexibil termosensibil, pentru protecție împotriva aprinderii rezervorului de combustibil.

Specificatii tehnice:

Tip combustibil	Lemn, pelleti
Putere	320 kW
Putere nominala pellet / lemne	320/320 kW
Putere in focar	352 kW
Randament pellet / lemne	91 / 83 %
Presiune maxima (bar)	3 bar
Presiune de proba	4,5 bar
Temperatura max de functionare	90 °C
Temperatura gazelor evacuate	150-180 °C
Tiraj necesar	40±20% Pa
Consum combustibil la functionare maxima³	67.35 kg/h
Pierderi de presiune apa (ΔΤ 20Κ)	230 mbar
Volum rezervor apa	760 litri
Lungimea camerei de ardere	1500 mm
Greutate	1920 kg
